Дашборды

Дашбооды - элементы пользовательского интерфейсы Памир. Дашборды позволяют создавать представления дежурного оператора, давая ему доступ к необходимым показателя здоровья инфрастуктуры и ее топологии. Дашборды строятся из виджетов:

• графики
• таблицы
• индикаторы здоровья
• карты
• и др.

Дашборды открываются автоматически, когда запускается клиент.

Область видимости дашборда

Дашборд может отображать данные только тех конфигурационных единиц (КЕ), которые попадают в его область видимости. Это означает, что не все данные из системы будут доступны на дашборде — только те, которые соответствуют заданным критериям.

Как дашборд получает список конфигурационных единиц?

Перед отображением данных дашборд должен определить, с какими именно конфигурационными единицами (КЕ) он будет работать. Для этого:

• Дашборд выполняет TQL-запрос (Topology Query Language — язык запросов для работы с топологией данных в CMDB).
• Этот запрос отправляется в CMDB (Configuration Management Database — базу данных управления конфигурациями).
• В результате запроса возвращается список конфигурационных единиц, удовлетворяющих заданным условиям.

Дашборд не может использовать произвольные или разовые TQL-запросы. Для работы с ним необходимо:

• Заранее создать и сохранить TQL-запрос в системе.
• Привязать этот сохраненный запрос к дашборду.
• Это обеспечивает контроль над данными и предотвращает использование некорректных или неоптимизированных запросов.

Использование списка КЕ виджетами дашборда

После получения списка конфигурационных единиц:

• Виджеты (графики, таблицы, индикаторы) на дашборде используют этот список для запроса конкретных данных по каждой КЕ.
• Например, если конфигурационная единица — это "сервер" или "сетевое устройство", то виджеты могут отображать его состояние, загрузку, доступность и другие метрики.

Область видимости дашборда определяется заранее сохраненным TQL-запросом (Topology Query Language), который фильтрует конфигурационные единицы (КЕ) в CMDB. Без этого запроса дашборд не сможет получить данные для отображения в виджетах. Такой подход обеспечивает структурированный, безопасный и управляемый доступ к информации в системе.

Создание дашборда

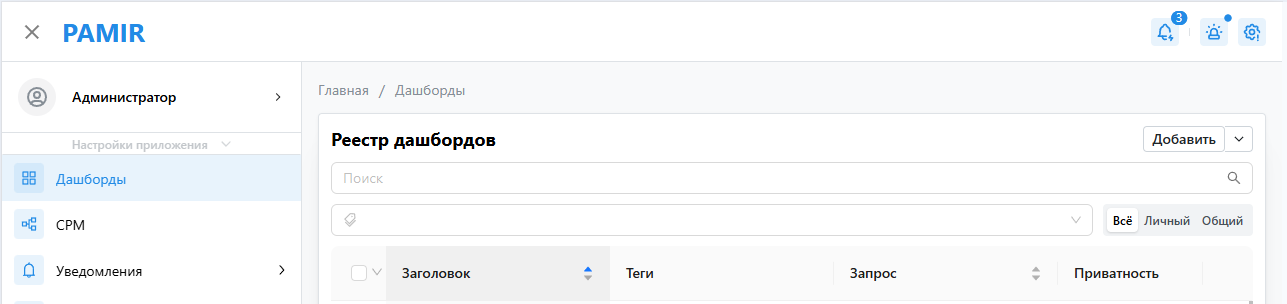

Создание дашборда выполняется со страницы Главная / Дашборды.

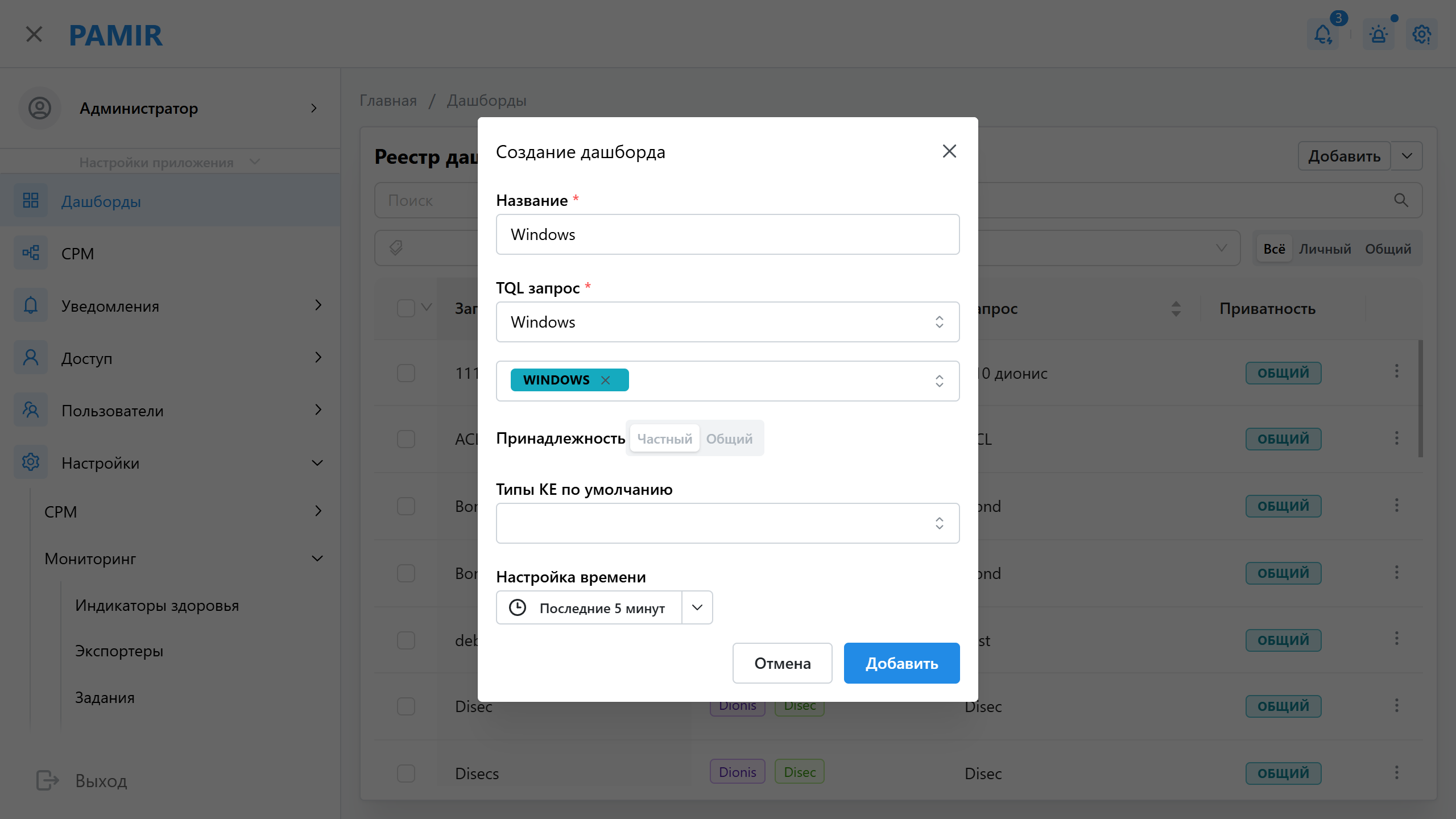

В модальном окне создания дашборда нужно заполнить поля:

• Название
• TQL запрос, который оделяет область видимости дашборда

Параметризация TQL дашборда

Для уточнения выборки КЕ для дашборда можно использовать параметризацию TQL запроса. Для этого в меню дашборда предусмотрен фильтр, который отвечает за параметризиацию.

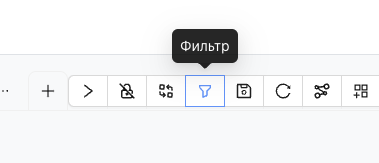

Фильтр позволяет параметризовать TQL запрос с помощью ТКЕ и конкретных КЕ.

Диапазон времени дашборда

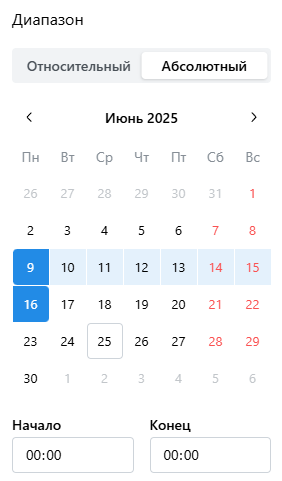

Абсолютный диапазон

Позволяет задать точный период:

• Начальная дата и время – с какого момента отображать данные.
• Конечная дата и время – до какого момента (если не указано, используется текущее время).
• Можно задать время с точностью до минуты.

Пример использования:

"Абсолютный диапазон с 09.06.2025 00:00 до 16.06.2025 00:00"

Относительный диапазон

Позволяет выбрать период относительно текущего времени:

• Введите число и выберите единицу измерения: минуты, часы, дни, недели, месяцы.
• Таблица покажет данные за указанный промежуток времени до текущего момента.

Примеры:

• "1 день" – данные за последние 24 часа.
• "2 недели" – данные за последние 14 дней.

Общие настройки виджетов

Заголовок виджета

Заголовок виджета позволяет написать название виджета и включить/выключить его отображение.

Название виджета это литеральная строка в верхней части виджета.

Название отображается если:

• Заполнено соответствующее поле
• Выключен параметр Скрыть заголовок

Фильтрация КЕ

Виджет работает в рамках области области видимости дашборда.

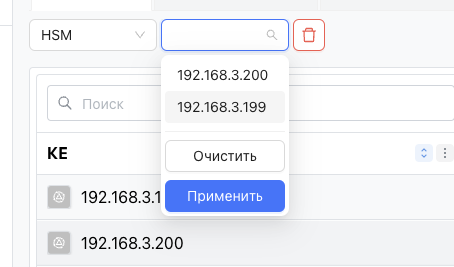

Принцип фильтрации: Фильтр позволяет ограничить перечень КЕ, доступных для отображения в виджете.

Правила фильтрации:

1. Фильтр не применён (пустой)

• Виджет отображает все КЕ из области видимости дашборда

2. Фильтр применён (заполнен хотя бы одно поле)

• Виджет показывает только КЕ, соответствующие условиям фильтра
• Остальные КЕ исключаются из отображения

Частные случаи:

• Заполнено только поле "Узел TQL" → Виджет включает все КЕ выбранного узла TQL
• Заполнены оба поля ("Узел TQL" и "КЕ") → Виджет отображает только указанные КЕ из выбранного узла

Важно: Если условия фильтрации не соответствуют ни одной КЕ в CMDB, виджет может отображаться пустым. Такая ситуация может случиться в следствии изменения CMDB, после сохранения значений фильтра. Рекомендуется проверять корректность заданных фильтров.

Настройка источника данных

Источниками данных для виджетов являются:

• Статические данные
• Метрики
• Атрибуты
• Индикаторы здоровья

Метрики

Для получения метрик используется PromQL запрос. PromQL запрос бывает нескольких типов:

• query
• query_range

Отличие между query (instant) и query_range (range) в PromQL

Характеристика	query (instant)	query_range (range)
Тип запроса	Мгновенный запрос (одна точка во времени)	Запрос за диапазон времени (интервал)
Возвращаемые данные	Последнее значение метрики	Массив значений за указанный период
Формат ответа	"resultType": "vector"	"resultType": "matrix"
Структура ответа	"value": [timestamp, "value"]	"values": [[ts1, "v1"], [ts2, "v2"], ...]
Использование	Текущее состояние (например, CPU сейчас)	Графики, тренды (например, CPU за час)
Пример PromQL	up{job="node"}	up{job="node"}[5m]

Instant Query

Возвращает одно актуальное значение метрики на момент выполнения запроса. Используется для отображения текущего состояния (например, статус сервиса, текущая загрузка CPU).

Пример запроса:

http_requests_total{handler="/api"}

Пример ответа:

[
  {
    "status": "success",
    "data": {
      "resultType": "vector",
      "result": [
        {
          "metric": {},
          "value": [1743080341, "1"]
        }
      ]
    }
  },
  {
    "status": "success",
    "data": {
      "resultType": "vector",
      "result": [
        {
          "metric": {},
          "value": [1743080341, "2"]
        }
      ]
    }
  }
]

Range Query

Возвращает массив значений за указанный временной диапазон (например, последние 5 минут). Используется для построения графиков или анализа трендов.

Пример запроса:

http_requests_total{handler="/api"}[5m]

Пример ответа:

[
  {
    "status": "success",
    "data": {
      "resultType": "matrix",
      "result": [
        {
          "metric": {},
          "values": [
            [1743079579, "1"],
            [1743079580, "1"]
          ]
        }
      ]
    }
  },
  {
    "status": "success",
    "data": {
      "resultType": "matrix",
      "result": [
        {
          "metric": {},
          "values": [
            [1743079579, "2"],
            [1743079580, "2"]
          ]
        }
      ]
    }
  }
]

Ключевые различия

Тип данных:

• query → vector (одно значение + метки).
• query_range → matrix (набор значений с метками).

Применение:

• query → Дашборды с текущими показателями (например, "Сейчас онлайн: 42").
• query_range → Графики изменения метрик (например, "Запросы за последний час").

Синтаксис PromQL:

• Для query_range обязательно указывать диапазон в квадратных скобках (например, [5m]).

подсказка

Для query_range должна существовать опция "Использовать последнее значение", которая берет крайнюю правую точку из matrix (аналог query).

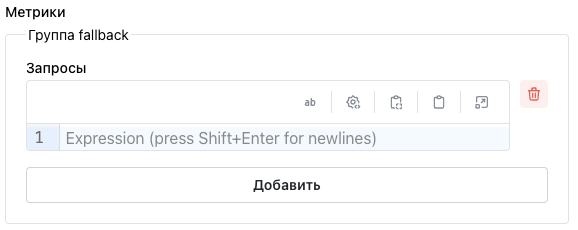

Редактор метрик

Редактор метрик используется для написания PromQL запросов к Prometheus.

Меню редактора метрик:

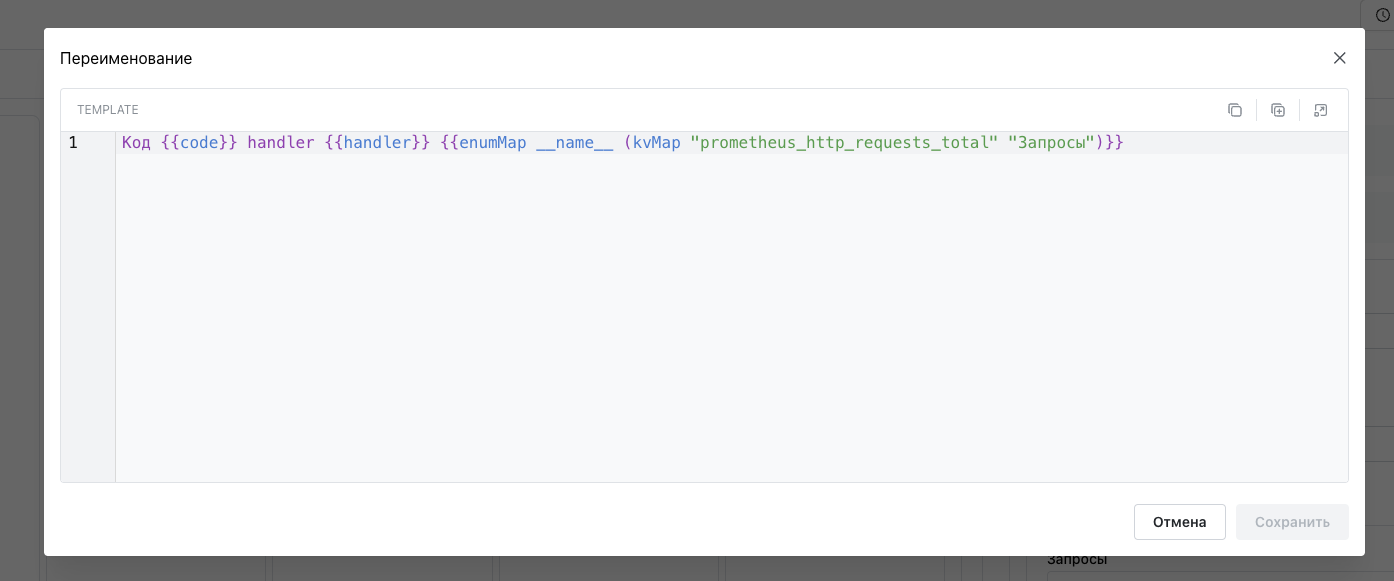

• Переименование метрик. Используется для переименования лейблов метрик и настройки легенды. Для составления шаблона используется расширенный синтаксис Handlebars. Добавлены функции привязки и подмены отображаемых значений enumMap, kvMap и kvRegexMap. enumMap позволяет привязать значения к лейблам метрик, kvMap позволяет составить словарь значений для подстановки в шаблон, а kvRegexMap работает аналогично kvMap, но с применением регулярных выражений.

• Шаблоны. Используется для подстановки параметризированных шаблонных частей PromQL запроса

• Копировать

• Вставить

• Открыть редактор в модальном окне

Шаблон легенды

Название метрики может использоваться во многих виджетах:

• название измеряемой величины в виджете Одно значение
• легенды в графиках

Название метрики формироваться на основе шаблона. В шаблоне должна быть возможность использования лейблов из метаданных метирки. Шаблон должен разрешаться в строку. Если указанный в шаблоне лейбл отсутствует в метрике, то вместо него подставляется пустая строка "".

Группировка КЕ

Группировка - опциональный параметр. Группировка нужна для применения виджета к различным КЕ, с сохранением их связанности.

Типы группировки:

• Вся область видимости TQL
• Узлы TQL
• КЕ

Вся область видимости TQL - вариант формирования источника данных, при котором все КЕ, находящиеся в области видимости дашборда не зависят друг от друга. При таком варианте группировки, КЕ дифференцируются только по узлу TQL, связи между КЕ разных типов не учитываются.

Пример:

---

КЕ - вариант формирования источника данных, при котором все КЕ, находящиеся в области видимости дашборда группируются по принадлежности к узлу TQL.

В результате группировки в карточке виджета будут созданы вкладки по каждому КЕ.

Группировка по КЕ требует заполнения источника данных для виджета в привязке к каждому ТКЕ. При этом запрос не ограничивается перечнем КЕ выбранного типа. В запросе могут быть использованы ссылки на связанные КЕ других типов. При этом Памир по CMDB самостоятельно определит наличие/отсутствие связей. В случае их наличия - подставит в запрос.

подсказка

Структура CMDB

Запрос источника данных для узла TQL Parent

Узел TQL Parent "[[ tql_parent_1.attribute.name ]]" связан с узлами TQL Child "[[ tql_child_2.attribute.name ]]"

Разрешение запроса

Для каждого КЕ, принадлежащему узлу Parent будет создана вкладка. На вкладках запросы разрешаться в:

• Parent A - Узлел TQL Parent "Parent A" связан с узлами TQL Child "Child A1|Child A2"
• Parent B - Узлел TQL Parent "Parent B" связан с узлами TQL Child "Child B"
• Parent C - Узлел TQL Parent "Parent C" связан с узлами TQL Child ""

Пример:

---

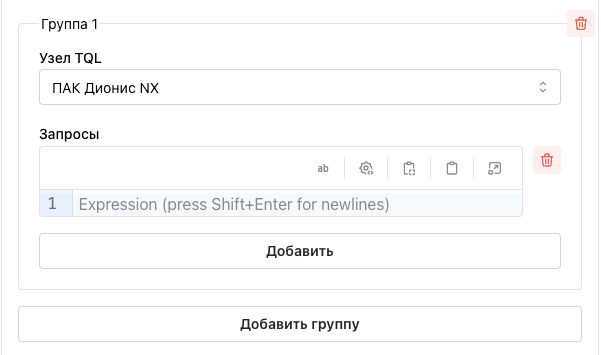

Узлы TQL - вариант формирования источника данных, при котором все КЕ, находящиеся в области видимости дашборда группируются по принадлежности к узлу TQL.

Данный тип группировки предполагает заполнения источника данных для виджета в привязке к каждому узлу TQL. Памир разрешает ссылки на связанные КЕ других типов аналогично группировке КЕ. Отличие заключается в том, что запрос должен разрешиться относительно каждого КЕ, входящего в узел TQL. Запросы будут объединены через PromQL оператор OR.

подсказка

Структура CMDB

Запрос источника данных для узла TQL Parent

metric_name{label1=[[ tql_parent_1.attribute.name ]], label2=[[ tql_child_2.attribute.name ]]}

Разрешение запроса

metric_name{label1="Parent A", label2="Child A1|Child A2"} OR
metric_name{label1="Parent B", label2="Child B"} OR
metric_name{label1="Parent C", label2=""} OR

Привязка значений

В Памир привязка значений позволяет преобразовывать исходные данные в более удобный для визуализации формат. Это особенно полезно для замены числовых кодов на понятные текстовые метки, цветовое выделение статусов или изменение отображения метрик.

Как настроить привязку значений

1. В панели Dashboard откройте настройки виджета.
2. В виджете перейти в раздел Настройки.
3. Нажмите кнопку Добавить.
4. Введите конкретные значения и их текстовые аналоги.
5. Сохраните изменения и проверьте отображение на дашборде.

Пример использования

Допустим, у вас есть метрика status с значениями:

• 0 – система offline
• 1 – система online
• 2 – система в режиме ожидания

Вы можете настроить маппинг:

• 0 → "Offline"
• 1 → "Online"
• 2 → "Standby"

Теперь вместо чисел на графике будут отображаться понятные статусы с цветовой индикацией.

Настройка единиц измерения

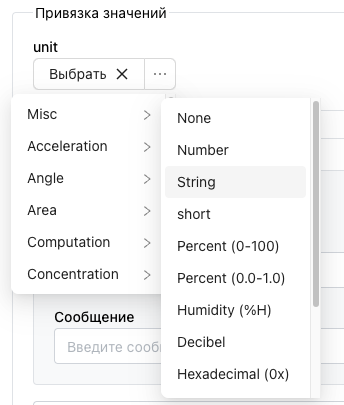

Памир предоставляет гибкие возможности настройки единиц измерения для метрик, что особенно важно для корректного отображения данных мониторинга.

Принцип работы

Когда вы выбираете единицы измерения в Памир, система автоматически:

• Масштабирует значения (например, преобразует байты в мегабайты)
• Добавляет соответствующий суффикс (%, °C, MB/s и т.д.)
• Форматирует отображение чисел

Доступ к настройкам находится в:

• Разделе "Настройки" → "Единицы измерения"

Примеры преобразований

Исходное значение	Выбранная единица	Отображение
1024	bytes	1024 B
1024	kilobytes	1 KB
0.85	percent	85%
1000000	short	1M
0.333333	seconds	333ms

Особенности работы:

• Автоматическое масштабирование

  • Для единиц данных: B → KB → MB → GB
  • Для времени: ns → μs → ms → s → m → h

• Влияние на инструменты

  • Единицы учитываются при:
    • Отображении на графиках
    • Форматировании таблиц
    • Показе значений в тултипах

• Важные нюансы

  • Не влияют на исходные данные
  • Работают согласовано с осями графиков

Настройка пороговых значений

Функционал пороговых значений позволяет настраивать визуальное отображение данных на виджетах в зависимости от заданных критериев. Пороги применяются к данным, полученным из источника (метрики или атрибуты).

Базовые параметры

• Базовое значение: Определяет порог по умолчанию, который применяется независимо от других настроенных порогов
• Тип данных: Необходимо указать тип обрабатываемых данных (числовой или строковый) для корректной работы порогов

Работа с разными типами данных

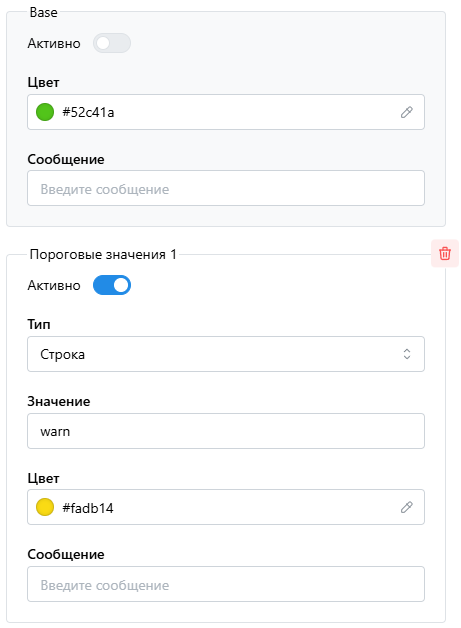

Для строковых значений:

• Система последовательно проверяет соответствие полученного значения заданным порогам
  • Требуется точное совпадение строк
• Применяется первый подходящий порог из списка

Для числовых значений:

1. Дополнительные пороги: Пользователь может задать несколько числовых значений, разделяющих диапазоны
2. Автоматическая сортировка: Перед сравнением система сортирует пороги по возрастанию
3. Механизм сравнения:

• Полученное значение последовательно проверяется относительно каждого порога
• При достижении или превышении порога активируется соответствующий уровень

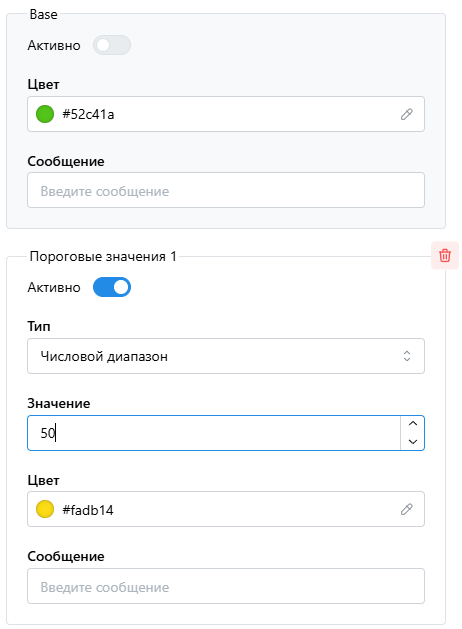

Пример настройки

Рассмотрим пример с четырьмя уровнями:

1. Норма (зелёный): значения <50
2. Предупреждение (жёлтый): \≥50
3. Предкритический (оранжевый): \≥80
4. Критический (красный): \≥100

В этом случае:

• Значение 45 отобразится зелёным
• Значение 60 - жёлтым
• Значение 90 - оранжевым
• Значение 100 и выше - красным

Примечание: Для корректной работы убедитесь, что тип порогов соответствует типу поступающих данных.
