Версия: 2.0 (WIP)

Самомониторинг ПАМИР

Памир — набор микросервисов и сопутствующих компонентов, для которых в решении самомониторинга собрана единая сервисно-ресурсная модель, настроен сбор системных и прикладных метрик, а также подготовлены специализированные дашборды для основных сервисов, PostgreSQL и OpenSearch.

Самомониторинг Памир охватывает:

собственные микросервисы Памир: СРМ, Мониторинг, Аутентификация, Notification, Docker Tool, Task Tool, License;
сторонние и дополнительные сервисы;
PostgreSQL ПАМИР с детализацией до базы данных, схемы и таблицы;
OpenSearch;
лицензирование, состояние контейнеров, системные ресурсы, сетевую и дисковую активность.

Памир строит для ПАМИР сервисно-ресурсную модель, а мониторинг использует эту модель как основу для привязки метрик, индикаторов здоровья и навигации между дашбордами.

Уровни модели СРМ

Памир
│
├── ✅ Памир микросервис
│   │
│   ├── ✅ Мониторинг
│   ├── ✅ СРМ
│   ├── ✅ Аутентификация
│   ├── ✅ Notification
│   ├── ✅ Docker Tool
│   ├── ✅ Task Tool
│   ├── ✅ License
│   ├── ✅ Сторонние
│   └── ✅ Дополнительные
│
└── ✅ PostgreSQL Памир
    │
    └── ✅ База данных
        │
        └── ✅ Схема
            │
            └── ✅ Таблица

✅ — отмечены уровни, включённые в шаблоны самомониторинга ПАМИР.
Ниже приведены описания уровней модели.

Памир

Атрибуты:

Название: имя корневой КЕ ПАМИР.
Наименование КЕ: отображаемое имя на дашбордах и графе.
Конфигурация: исходная конфигурация объекта.

Памир микросервис

Атрибуты:

Название: имя сервиса.
Наименование КЕ: отображаемое имя на дашбордах и графе.
Title: дополнительное отображаемое название.
Количество нод: число нод сервиса.
Maintainer: ответственный за сопровождение.
Проект: проект, к которому относится сервис.
Версия: версия сервиса.
Вендор: поставщик или производитель решения.
Конфигурация: исходная конфигурация объекта.

PostgreSQL Памир

Атрибуты:

Название: имя экземпляра PostgreSQL.
Наименование КЕ: отображаемое имя на дашбордах и графе.
Instance: адрес подключения к экземпляру PostgreSQL.
auth_module: модуль аутентификации экспортёра.
Версия: версия PostgreSQL.
Логин: логин подключения экспортёра.
База данных: целевая БД.
IP адрес: IP-адрес сервера БД.
Конфигурация: исходная конфигурация объекта.

База данных

Атрибуты:

Название: имя базы данных.
Наименование КЕ: отображаемое имя на дашбордах и графе.
Конфигурация: исходная конфигурация объекта.

Схема

Атрибуты:

Название: имя схемы.
Наименование КЕ: отображаемое имя на дашбордах и графе.
Конфигурация: исходная конфигурация объекта.

Таблица

Атрибуты:

Сервер СУБД: экземпляр PostgreSQL, на котором находится таблица.
База данных: база данных таблицы.
Схема базы данных: схема таблицы.
Название: имя таблицы.
Наименование КЕ: отображаемое имя на дашбордах и графе.
Конфигурация: исходная конфигурация объекта.

Логика построения СРМ

Корневая TКЕ pamir связывается по связи типа асоциация с TКЕ микросервисами и PostgreSQL.
Для микросервисов базовым типом является ТКЕ pamir_microservice. Отдельные выборки шаблона выделяют:

Основные сервисы: auth, monitoring, task-tool, docker-tool, notification, license, srm, docker-tool, auth, monitoring, srm, task-tool, license, notification, srm, monitoring;

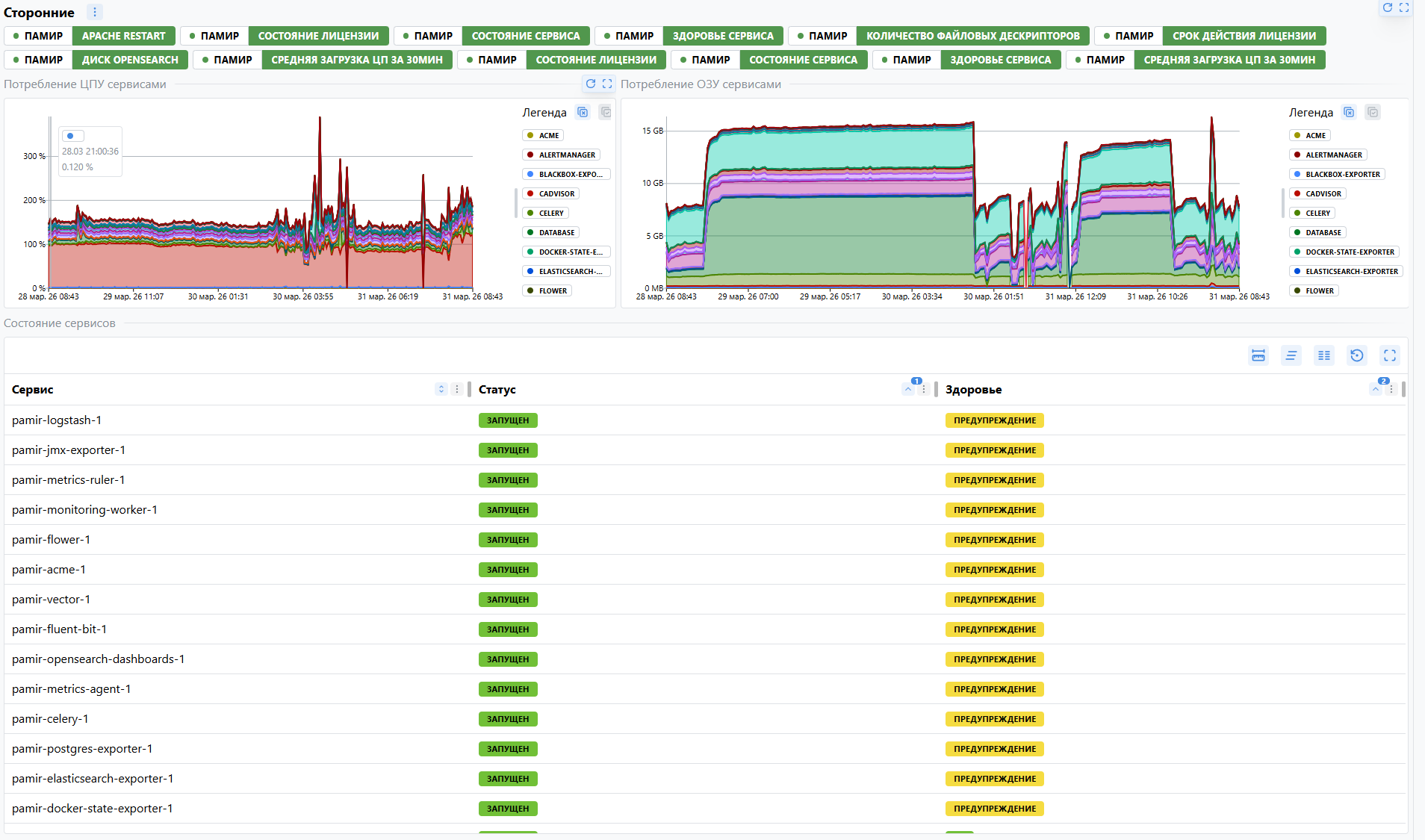

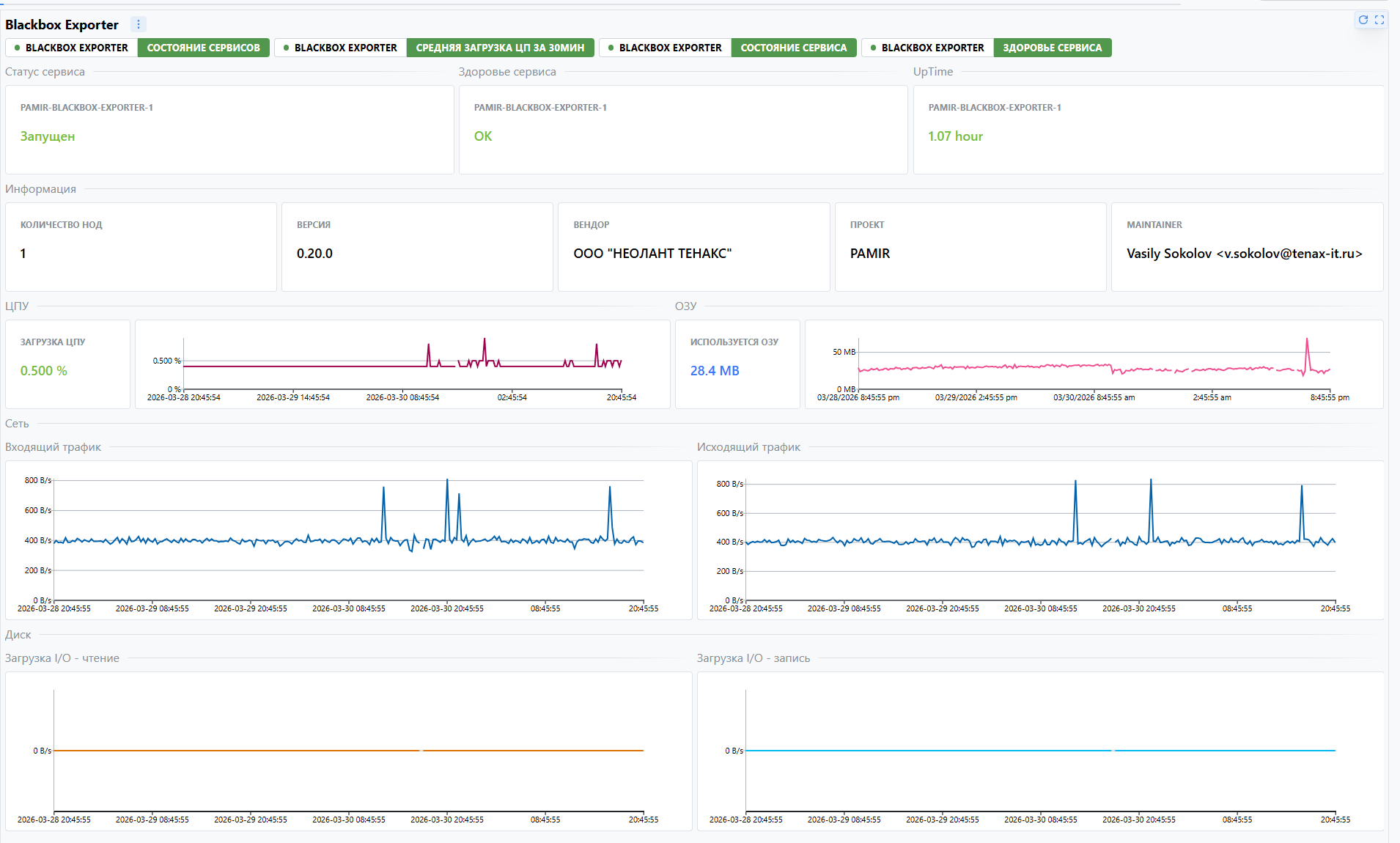

группу Сторонние: сервисы проекта PAMIR, не входящие в основной набор ПАМИР;
группу Дополнительные: сервисы, которые не входят в проект PAMIR.

PostgreSQL Памир строится как отдельная ассоциированная КЕ patgresql_pamir, от которой по композиции формируются:

База данных
Схема
Таблица

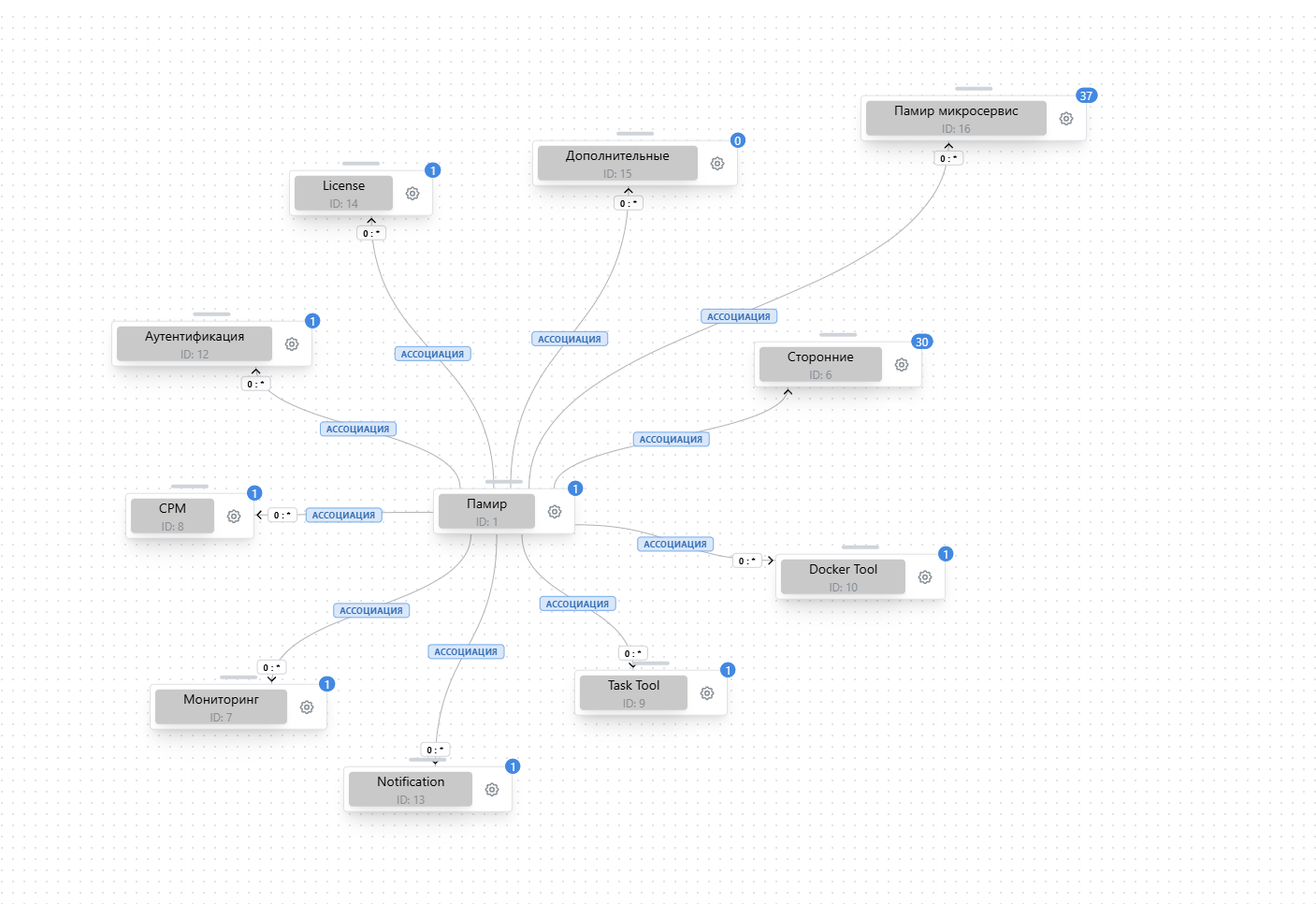

Пример TQL-шаблона: pamir_tql

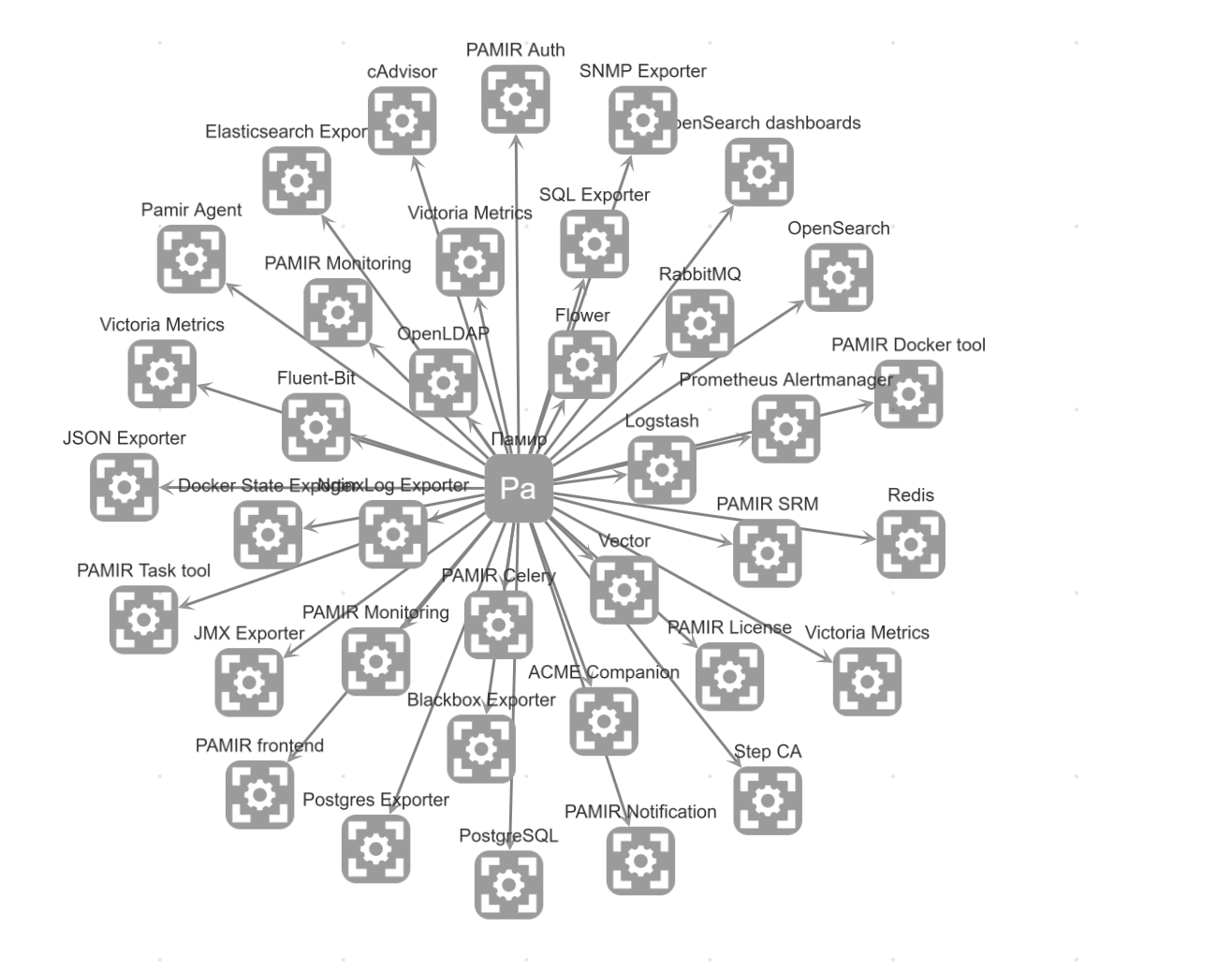

Пример графа СРМ: pamir_srm_graph

СРМ как основа мониторинга

СРМ определяет, к какой КЕ относятся метрики и на каком уровне их показывать:

на уровне Памир — общая сводка по системе;
на уровне Памир микросервис — статус и ресурсы конкретного сервиса;
на уровне Сторонние / Дополнительные — наблюдение за сервисами;
на уровне PostgreSQL Памир — состояние СУБД;

Механизм сбора метрик

Сбор метрик осуществляется через:

pamir-agent для системных метрик узла;
cadvisor для контейнерных метрик;
docker-state-exporter для статуса контейнеров;
postgres_exporter для базовых метрик PostgreSQL;
sql_exporter для Vacuum & Freeze метрик PostgreSQL;
elasticsearch-exporter для OpenSearch.

Метрики по уровню СРМ

Уровень СРМ: Памир

Примеры метрик:

node_cpu_seconds_total: время CPU по режимам, используемое для расчёта загрузки процессора узла.
node_memory_MemTotal_bytes, node_memory_MemAvailable_bytes: общий и доступный объём оперативной памяти.
node_filesystem_avail_bytes, node_filesystem_size_bytes: свободный и общий объём файловой системы.
container_cpu_usage_seconds_total: загрузка CPU контейнеров.
container_memory_working_set_bytes: потребление памяти контейнерами.
container_state_status: состояние контейнеров.
container_state_health_status: результат health-check контейнеров.
license_usage: использование лицензий.
up: доступность таргетов и экспортёров.
ALERTS: активные алерты.
pg_stat_activity_count: подключения к PostgreSQL.
pg_locks_count: блокировки PostgreSQL.
sql_pg_relation_size: размер таблиц БД.

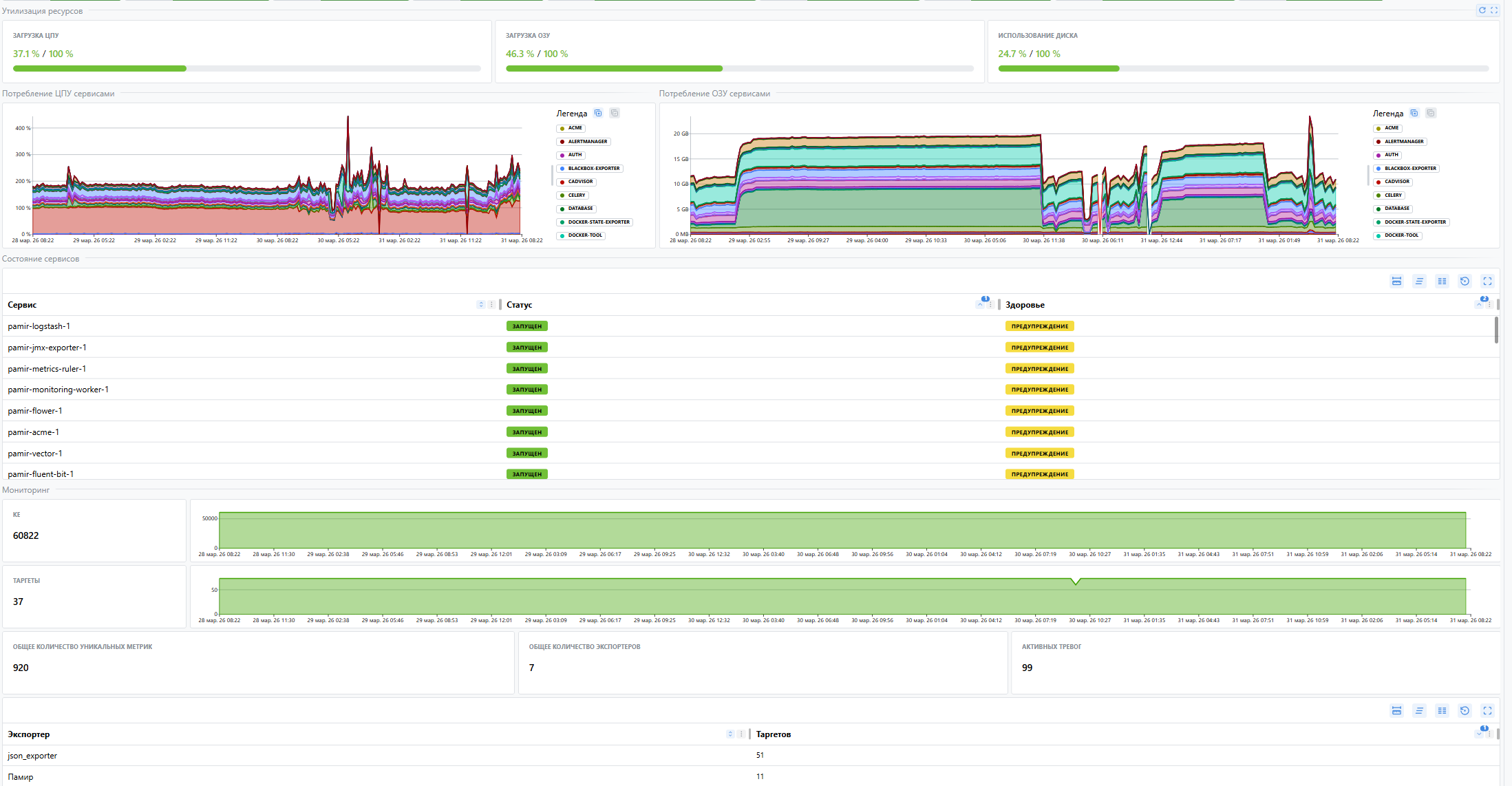

Метрики показывают утилизацию узла, состояние сервисов, сводку мониторинга и состояние PostgreSQL.
pamir

Уровень СРМ: Памир микросервис

Примеры метрик:

container_state_status: состояние контейнера.
container_state_health_status: состояние health-check контейнера.
container_start_time_seconds: время запуска контейнера.
container_cpu_usage_seconds_total: загрузка CPU контейнера.
container_memory_working_set_bytes: рабочая память контейнера.
process_resident_memory_bytes, process_virtual_memory_bytes: RSS и виртуальная память процесса.
process_open_fds, process_max_fds: текущие и максимальные файловые дескрипторы.
container_network_receive_bytes_total, container_network_transmit_bytes_total: входящий и исходящий трафик.
container_fs_reads_bytes_total, container_fs_writes_bytes_total: чтение и запись по файловой системе.

Для python-сервисов дополнительно используются:

python_gc_collections_total: частота запусков сборщика мусора.
python_gc_objects_collected_total: количество собранных объектов.
python_gc_objects_uncollectable_total: количество несобираемых объектов.

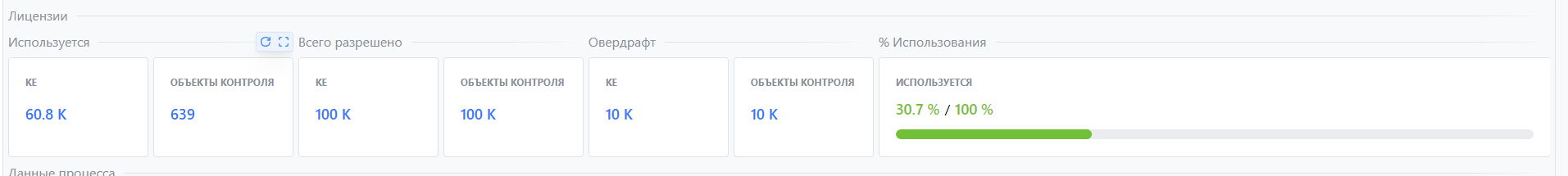

Для сервисов с лицензированием дополнительно используются:

license_usage: текущее использование лицензии.
license_allow: разрешённый лимит лицензии.
license_overdraft: допустимый овердрафт лицензии.
license_expiration_time: срок действия лицензии.

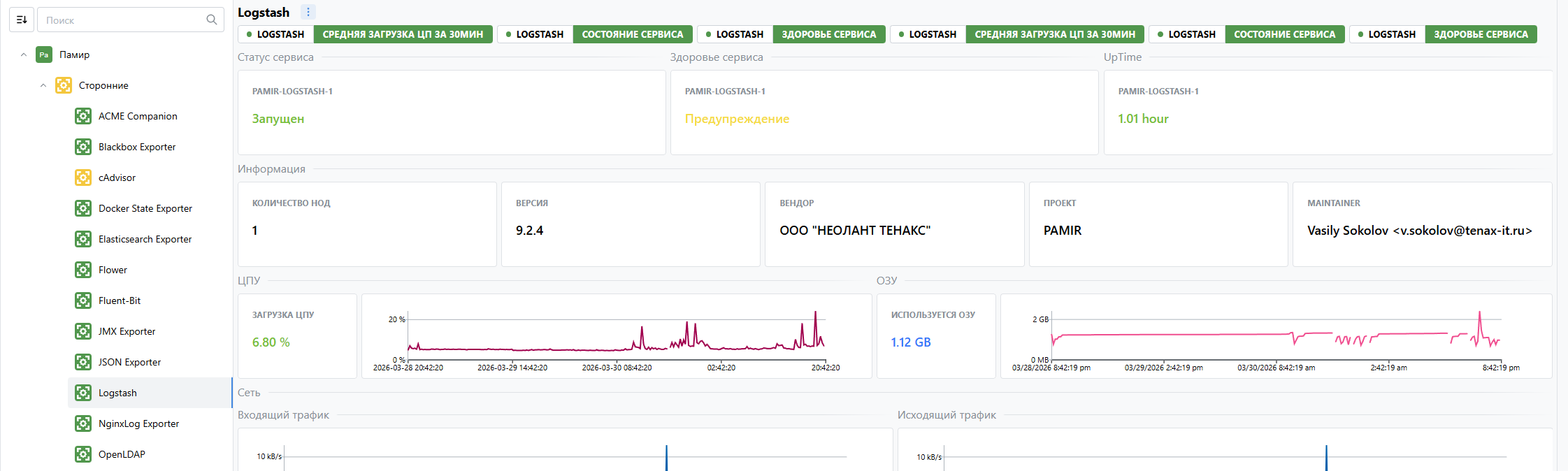

Метрики микросервисов показывают статус контейнера, uptime, CPU, память, процессные показатели, сеть, диск и дополнительные python или лицензионные метрики.

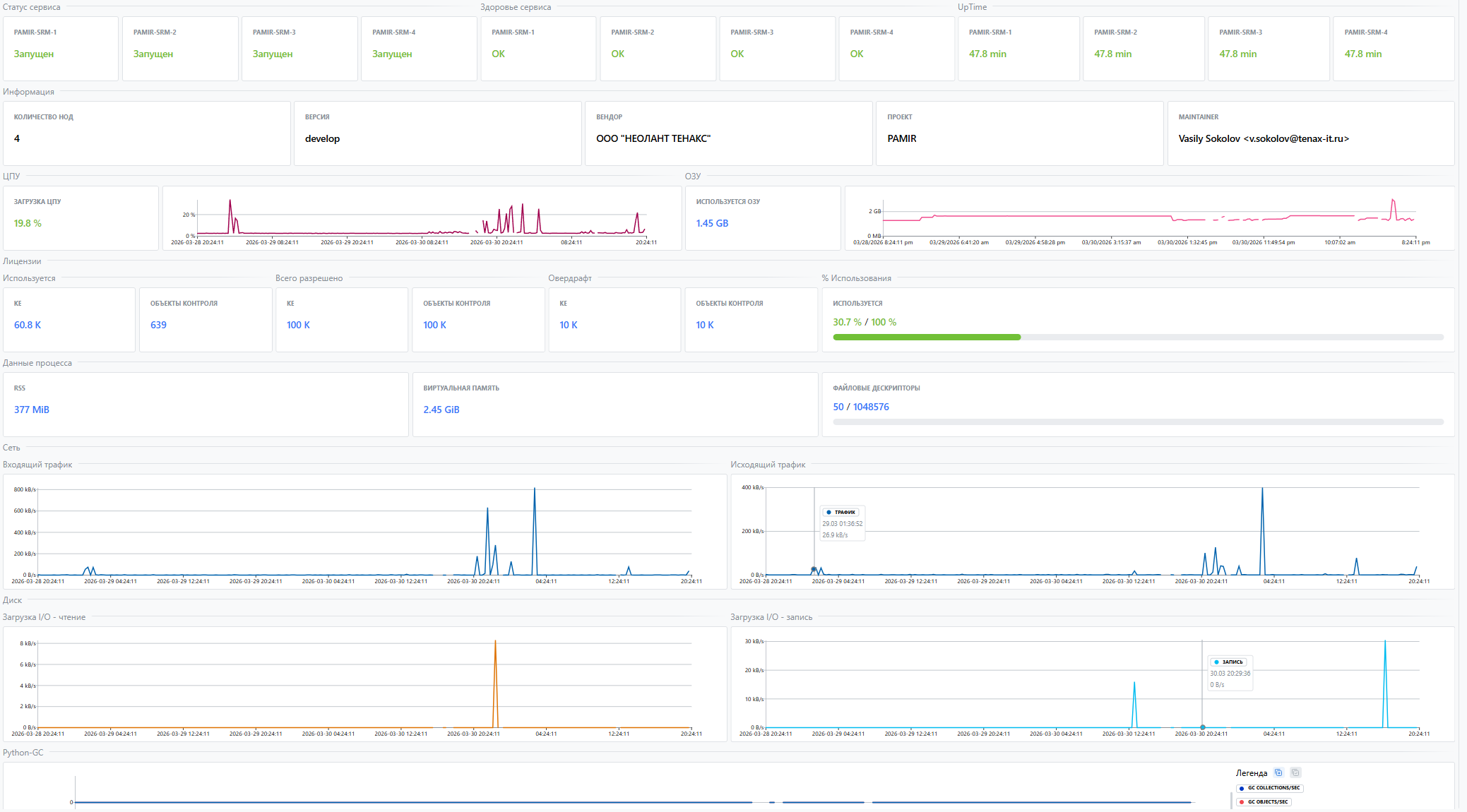

pamir_python

Уровень СРМ: PostgreSQL Памир

Примеры метрик:

pg_up: доступность PostgreSQL.
pg_stat_activity_count: число клиентских сессий.
pg_stat_activity_max_tx_duration: максимальная длительность активной транзакции.
pg_locks_count: активные блокировки.
pg_stat_database_xact_commit, pg_stat_database_xact_rollback: commit и rollback транзакций.
pg_stat_database_tup_fetched, pg_stat_database_tup_inserted, pg_stat_database_tup_updated, pg_stat_database_tup_deleted, pg_stat_database_tup_returned: табличные операции.
pg_settings_max_connections: лимит соединений.
pg_settings_work_mem_bytes, pg_settings_maintenance_work_mem_bytes, pg_settings_shared_buffers_bytes, pg_settings_effective_cache_size_bytes: параметры памяти.
pg_settings_seq_page_cost, pg_settings_random_page_cost: параметры планировщика.
pg_settings_max_worker_processes, pg_settings_max_wal_size_bytes: параметры выполнения и WAL.
pg_database_size_bytes: размер базы данных.
sql_pg_relation_size: размер таблиц.

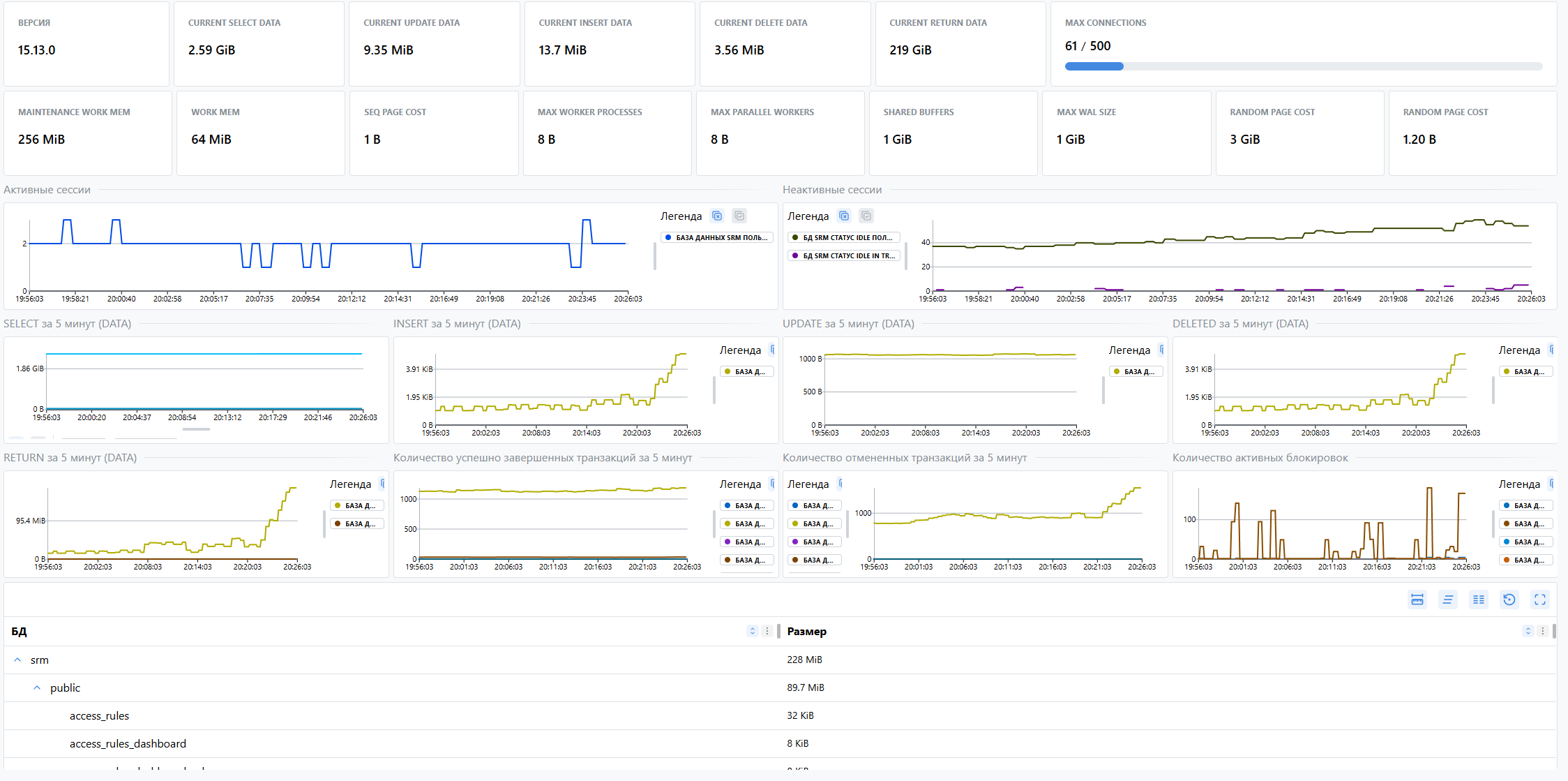

Метрики PostgreSQL показывают подключения, табличные операции, транзакции, блокировки, параметры экземпляра и размеры объектов.

Примеры метрик:

sql_frozen_transaction: freeze horizon, число vacuum-операций и время с последнего vacuum.
sql_dead_tuples: число live/dead tuples, порог autovacuum, признак необходимости autovacuum.
sql_cleanup_analyze_stats: vacuum, autovacuum и время после их последних запусков.
sql_state_transactioncs: количество клиентских сессий по состояниям.

Метрики Vacuum & Freeze показывают состояние обслуживания таблиц PostgreSQL и позволяет контролировать риск wraparound и рост dead tuples.

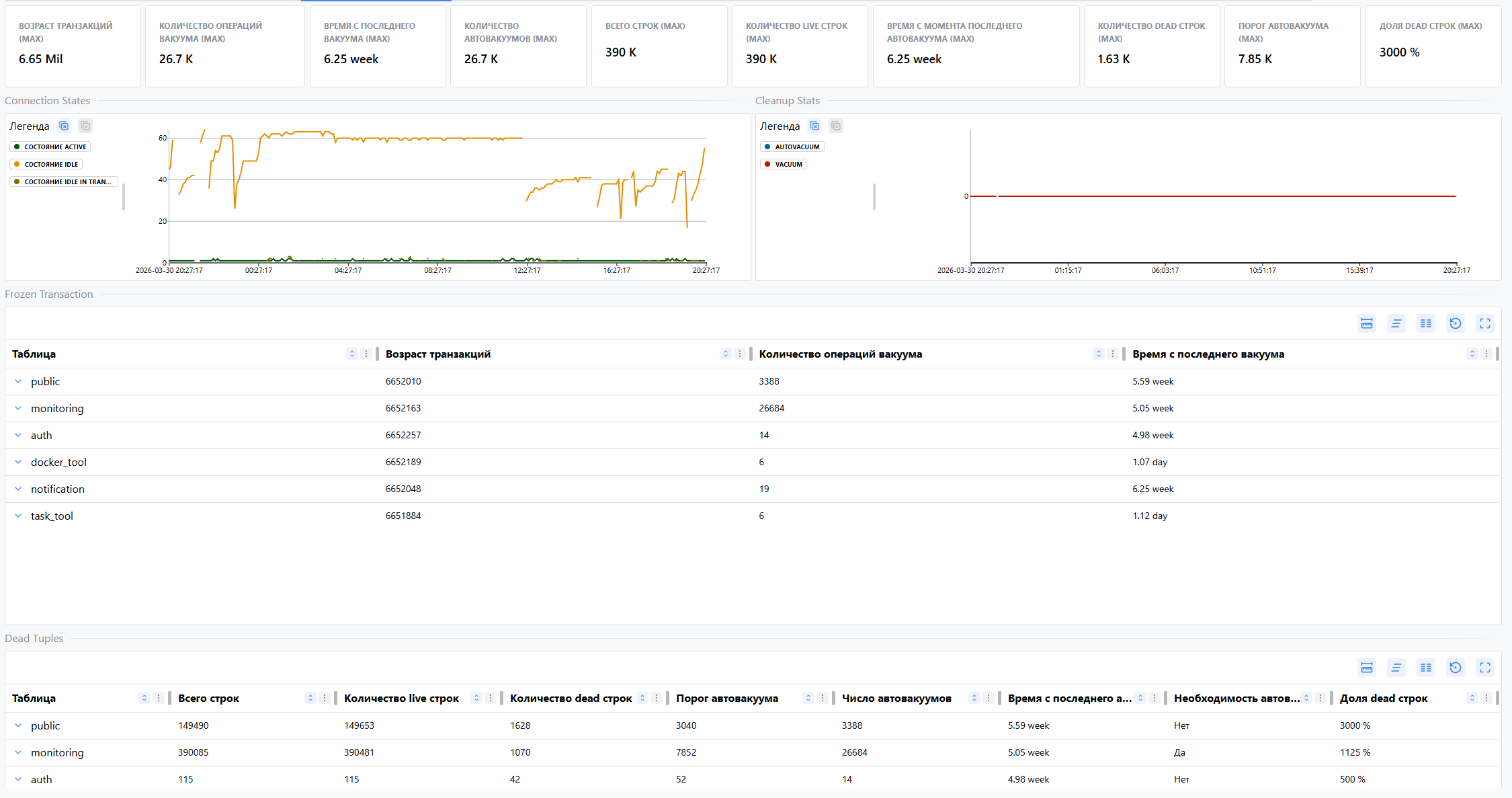

postgresql_vacuum_freeze

Уровень СРМ: OpenSearch

Примеры метрик:

elasticsearch_clusterinfo_up: доступность кластера.
elasticsearch_cluster_health_status: статус кластера.
elasticsearch_cluster_health_number_of_nodes, elasticsearch_cluster_health_number_of_data_nodes: количество нод.
elasticsearch_cluster_health_active_shards, elasticsearch_cluster_health_unassigned_shards: состояние шардов.
elasticsearch_filesystem_data_available_bytes, elasticsearch_filesystem_data_size_bytes: дисковое пространство.
elasticsearch_jvm_memory_used_bytes, elasticsearch_jvm_memory_max_bytes: использование JVM.
elasticsearch_process_cpu_percent: загрузка CPU процесса.
elasticsearch_indices_docs: количество документов.
elasticsearch_indices_store_size_bytes: размер индексов.
elasticsearch_indices_translog_size_in_bytes: размер translog.
elasticsearch_indices_search_query_total: поисковые запросы.
elasticsearch_indices_indexing_index_total: операции индексации.

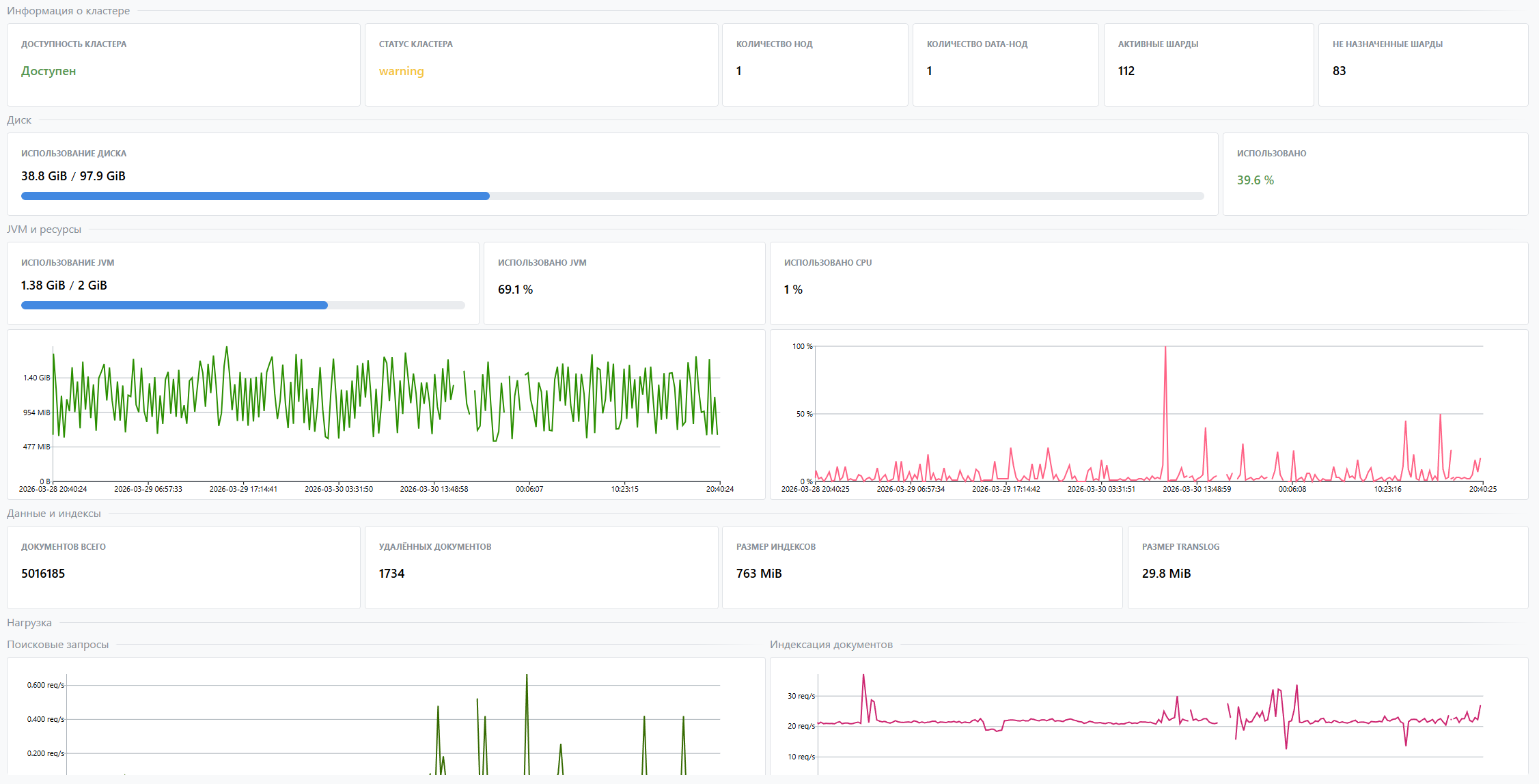

Метрики OpenSearch показывают состояние кластера, диска, JVM, индексов и текущую нагрузку.

Индикаторы здоровья

PostgreSQL не отвечает

Показывает недоступность PostgreSQL.
Уровень СРМ: PostgreSQL
Метрика: pg_up
Порог: значение метрики pg_up равно 0 в течение 5 минут
Причины:

PostgreSQL не принимает подключения.
Сбой сети или аутентификации экспортёра.

Медленные запросы PostgreSQL

Показывает долгоживущие транзакции и запросы.
Уровень СРМ: PostgreSQL
Метрика: pg_stat_activity_max_tx_duration
Порог: > 300 секунд
Причины:

Длительная транзакция удерживает ресурсы.
Медленный запрос или блокировка.

Низкий cache hit ratio PostgreSQL

Показывает снижение эффективности кэша PostgreSQL.
Уровень СРМ: PostgreSQL
Метрики: pg_stat_database_blks_hit, pg_stat_database_blks_read
Порог: отношение попаданий в кэш к сумме попаданий в кэш и чтений с диска < 70%
Причины:

Недостаточный объём памяти.
Рост чтений с диска.

Высокое количество соединений PostgreSQL

Показывает приближение к лимиту соединений.
Уровень СРМ: PostgreSQL
Метрики: pg_stat_activity_count, pg_settings_max_connections
Порог: отношение текущего количества соединений к max_connections > 70%
Причины:

Рост числа клиентов БД.
Утечки соединений.

Высокий QPS PostgreSQL

Показывает аномально высокий поток транзакций.
Уровень СРМ: PostgreSQL
Метрики: pg_stat_database_xact_commit, pg_stat_database_xact_rollback
Порог: суммарная скорость commit и rollback > 10000
Причины:

Резкий всплеск нагрузки.
Изменение профиля запросов приложения.

Средняя загрузка CPU микросервиса

Показывает перегрузку контейнера по CPU.
Уровень СРМ: Памир микросервис
Метрика: container_cpu_usage_seconds_total
Порог:

warning: > 80%
error: > 95% Причины:
Рост вычислительной нагрузки.
Неоптимальная работа сервиса.

Файловые дескрипторы микросервиса

Показывает приближение процесса к лимиту открытых файловых дескрипторов.
Уровень СРМ: Памир микросервис
Метрики: process_open_fds, process_max_fds
Порог:

warning: > 80%
error: > 95% Причины:
Рост числа соединений или открытых файлов.
Утечка дескрипторов.

Сервис не запущен

Показывает остановку контейнера.
Уровень СРМ: Памир микросервис
Метрика: container_state_status
Порог: контейнер не находится в состоянии running или restarting
Причины:

Процесс остановлен.
Ошибка запуска контейнера.

Сервис постоянно перезапускается

Показывает цикл рестартов контейнера.
Уровень СРМ: Памир микросервис
Метрика: container_state_status
Порог: число переходов в состояние restarting за 5 минут > 3
Причины:

Ошибка инициализации приложения.
Недоступность внешней зависимости.

Нездоровый health-check сервиса

Показывает нарушение Docker health-check.
Уровень СРМ: Памир микросервис
Метрика: container_state_health_status
Порог: состояние unhealthy или starting дольше 5 минут
Причины:

Сервис не готов принимать нагрузку.
Ошибка внутренних проверок.

Превышение лимитов лицензий

Показывает исчерпание лимита лицензии.
Уровень СРМ: Памир микросервис
Метрики: license_usage, license_allow, license_overdraft
Порог:

error: использование >= лимиту license_allow
critical: использование >= сумме license_allow и license_overdraft Причины:
Рост числа лицензируемых сущностей.
Превышение допустимого объёма использования.

Скорое окончание лицензии

Показывает остаток времени до завершения действия лицензии.
Уровень СРМ: Памир
Метрика: license_expiration_time
Порог:

warning: до окончания осталось < 30 дней
error: до окончания осталось < 1 суток Причины:
Лицензия подходит к завершению.
Требуется продление.

Низкий свободный диск OpenSearch

Показывает риск переполнения data-диска OpenSearch.
Уровень СРМ: Сторонние / OpenSearch
Метрики: elasticsearch_filesystem_data_available_bytes, elasticsearch_filesystem_data_size_bytes
Порог: отношение свободного места к общему объёму < 20%
Причины:

Рост объёма индексов.
Недостаточный объём диска.

Дашборды

Памир компоненты

Компоненты ПАМИР в виде дерева, к каждому типу компонента привязан свой дашборд.

pamir_components

Памир

Общая информация по ПАМИР — индикаторы здоровья, ресурсы, состояние сервисов, лицензирование и БД.

pamir
Фильтр: отсутствует

Таблица сырых метрик, используемых виджетами дашборда

Метрика	Описание
`node_cpu_seconds_total`	Время CPU по режимам
`node_memory_MemTotal_bytes`	Общий объём оперативной памяти
`node_memory_MemAvailable_bytes`	Доступный объём оперативной памяти
`node_filesystem_avail_bytes`	Свободное место на файловой системе
`node_filesystem_size_bytes`	Общий размер файловой системы
`container_cpu_usage_seconds_total`	Накопленное процессорное время контейнеров
`container_memory_working_set_bytes`	Потребление памяти контейнерами
`container_state_status`	Состояние контейнеров
`container_state_health_status`	Health-check контейнеров
`license_usage`	Использование лицензий
`up`	Доступность таргетов и экспортёров
`ALERTS`	Активные алерты
`pg_stat_activity_count`	Подключения к PostgreSQL
`pg_locks_count`	Блокировки PostgreSQL
`sql_pg_relation_size`	Размер таблиц PostgreSQL

Правила расчёта и агрегации:

Загрузка ЦПУ — вычитание доли времени простоя CPU из 100 по метрике node_cpu_seconds_total, с округлением до одного знака после запятой.
Загрузка ОЗУ — отношение разности метрик node_memory_MemTotal_bytes и node_memory_MemAvailable_bytes к node_memory_MemTotal_bytes, умноженное на 100 и округлённое до одного знака после запятой.
Использование диска — отношение разности метрик node_filesystem_size_bytes и node_filesystem_avail_bytes к node_filesystem_size_bytes, умноженное на 100.
Потребление ЦПУ сервисами — сумма скоростей прироста метрики container_cpu_usage_seconds_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
Потребление ОЗУ сервисами — сумма текущих значений метрики container_memory_working_set_bytes с группировкой по сервису и переводом в МБ. Временной ряд; интервал задаётся в дашборде.
Таблица «Состояние сервисов» — текущие значения метрик container_state_status, container_state_health_status.
КЕ — текущее значение метрики license_usage для сущности CIS.
График «КЕ» — текущее значение метрики license_usage для сущности CIS. Временной ряд; интервал задаётся в дашборде.
Таргеты — текущее значение метрики license_usage для сущности CONTROLLED_OBJECTS.
График «Количество КЕ / таргетов» — подсчёт количества значений метрики up. Временной ряд; интервал задаётся в дашборде.
Общее количество уникальных метрик — подсчёт количества уникальных имён метрик __name__.
Общее количество экспортеров — подсчёт количества уникальных значений label job по метрике up.
Активных тревог — подсчёт значений метрики ALERTS в состоянии firing.
Таблица «Экспортеры» — подсчёт количества таргетов по каждому exporter job на основе метрики up.
Активные подключения к БД — суммарное значение метрики pg_stat_activity_count со состоянием active.
Неактивные подключения к БД — суммарное значение метрики pg_stat_activity_count со состоянием idle.
Подключения к БД, ожидающие завершения транзакции — суммарное значение метрики pg_stat_activity_count со состоянием idle in transaction.
Количество блокировок БД — суммарное значение метрики pg_locks_count.
Размер БД — суммарное значение метрики sql_pg_relation_size.

Сервисы Памир (Группа)

Общая информация по группе сервисов Сторонние или Дополнительные.

pamir_group
Фильтр: группа сервисов

Таблица сырых метрик, используемых виджетами дашборда

Метрика	Описание
`container_cpu_usage_seconds_total`	Накопленное процессорное время контейнеров
`container_memory_working_set_bytes`	Потребление памяти контейнерами
`container_state_status`	Состояние контейнеров
`container_state_health_status`	Health-check контейнеров

Правила расчёта и агрегации:

Потребление ЦПУ сервисами — сумма скоростей прироста метрики container_cpu_usage_seconds_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
Потребление ОЗУ сервисами — сумма текущих значений метрики container_memory_working_set_bytes с группировкой по сервису и переводом в МБ. Временной ряд; интервал задаётся в дашборде.
Таблица «Состояние сервисов» — текущие значения метрик container_state_status, container_state_health_status.

Сервисы Памир (python)

Информация по python-сервису ПАМИР.

pamir_python
Фильтр: конкретная КЕ микросервиса

Таблица сырых метрик, используемых виджетами дашборда

Метрика	Описание
`container_state_status`	Состояние контейнера
`container_state_health_status`	Health-check контейнера
`container_start_time_seconds`	Время запуска контейнера
`container_cpu_usage_seconds_total`	Накопленное процессорное время контейнера
`container_memory_working_set_bytes`	Рабочая память контейнера
`process_resident_memory_bytes`	RSS процесса
`process_virtual_memory_bytes`	Виртуальная память процесса
`process_open_fds`	Открытые файловые дескрипторы
`process_max_fds`	Максимально допустимые файловые дескрипторы
`container_network_receive_bytes_total`	Входящий сетевой трафик
`container_network_transmit_bytes_total`	Исходящий сетевой трафик
`container_fs_reads_bytes_total`	Чтение по файловой системе
`container_fs_writes_bytes_total`	Запись по файловой системе
`python_gc_collections_total`	Запуски сборщика мусора Python
`python_gc_objects_collected_total`	Собранные GC объекты
`python_gc_objects_uncollectable_total`	Несобираемые GC объекты

Правила расчёта и агрегации:

Статус сервиса — текущее значение метрики container_state_status для состояния running.
Здоровье сервиса — текущее значение метрики container_state_health_status для состояния healthy.
UpTime — разность текущего времени и значения метрики container_start_time_seconds.
Информация — атрибуты КЕ number_of_nodes, version, vendor, project, maintainer.
Загрузка ЦПУ — сумма скоростей прироста метрики container_cpu_usage_seconds_total в окне 5m с группировкой по сервису, умноженная на 100 и округлённая до одного знака после запятой.
График «ЦПУ» — сумма скоростей прироста метрики container_cpu_usage_seconds_total в окне 5m с группировкой по сервису, умноженная на 100 и округлённая до одного знака после запятой. Временной ряд; интервал задаётся в дашборде.
Используется ОЗУ — сумма текущих значений метрики container_memory_working_set_bytes с переводом в МБ.
График «ОЗУ» — сумма текущих значений метрики container_memory_working_set_bytes с переводом в МБ. Временной ряд; интервал задаётся в дашборде.
RSS — текущее значение метрики process_resident_memory_bytes.
Виртуальная память — текущее значение метрики process_virtual_memory_bytes.
% Использования — отношение значения метрики process_open_fds к process_max_fds, умноженное на 100.
График «Входящий трафик» — сумма скоростей прироста метрики container_network_receive_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Исходящий трафик» — сумма скоростей прироста метрики container_network_transmit_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Загрузка I/O - чтение» — сумма скоростей прироста метрики container_fs_reads_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Загрузка I/O - запись» — сумма скоростей прироста метрики container_fs_writes_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Python-GC» — скорости прироста метрик python_gc_collections_total, python_gc_objects_collected_total, python_gc_objects_uncollectable_total в окне 5m. Временной ряд; интервал задаётся в дашборде.

Сервисы Памир (python, лицензия)

Информация по python-сервису ПАМИР с лицензионным блоком.

pamir_python_license
Фильтр: конкретная КЕ микросервиса

Таблица сырых метрик, используемых виджетами дашборда

Метрика	Описание
`container_state_status`	Состояние контейнера
`container_state_health_status`	Health-check контейнера
`container_start_time_seconds`	Время запуска контейнера
`container_cpu_usage_seconds_total`	Накопленное процессорное время контейнера
`container_memory_working_set_bytes`	Рабочая память контейнера
`license_usage`	Использование лицензии
`license_allow`	Разрешённый лимит лицензии
`license_overdraft`	Допустимый овердрафт лицензии
`process_resident_memory_bytes`	RSS процесса
`process_virtual_memory_bytes`	Виртуальная память процесса
`process_open_fds`	Открытые файловые дескрипторы
`process_max_fds`	Максимально допустимые файловые дескрипторы
`container_network_receive_bytes_total`	Входящий сетевой трафик
`container_network_transmit_bytes_total`	Исходящий сетевой трафик
`container_fs_reads_bytes_total`	Чтение по файловой системе
`container_fs_writes_bytes_total`	Запись по файловой системе
`python_gc_collections_total`	Запуски сборщика мусора Python
`python_gc_objects_collected_total`	Собранные GC объекты
`python_gc_objects_uncollectable_total`	Несобираемые GC объекты

Правила расчёта и агрегации:

Статус сервиса — текущее значение метрики container_state_status для состояния running.
Здоровье сервиса — текущее значение метрики container_state_health_status для состояния healthy.
UpTime — разность текущего времени и значения метрики container_start_time_seconds.
Информация — атрибуты КЕ number_of_nodes, version, vendor, project, maintainer.
Загрузка ЦПУ — сумма скоростей прироста метрики container_cpu_usage_seconds_total в окне 5m с группировкой по сервису, умноженная на 100 и округлённая до одного знака после запятой.
График «ЦПУ» — сумма скоростей прироста метрики container_cpu_usage_seconds_total в окне 5m с группировкой по сервису, умноженная на 100 и округлённая до одного знака после запятой. Временной ряд; интервал задаётся в дашборде.
Используется ОЗУ — сумма текущих значений метрики container_memory_working_set_bytes с переводом в МБ.
График «ОЗУ» — сумма текущих значений метрики container_memory_working_set_bytes с переводом в МБ. Временной ряд; интервал задаётся в дашборде.
Используется — текущее значение метрики license_usage в разрезе лицензируемой сущности.
Всего разрешено — текущее значение метрики license_allow в разрезе лицензируемой сущности.
Овердрафт — текущее значение метрики license_overdraft в разрезе лицензируемой сущности.
% Использования — отношение значения метрики license_usage к license_allow, умноженное на 100.
RSS — текущее значение метрики process_resident_memory_bytes.
Виртуальная память — текущее значение метрики process_virtual_memory_bytes.
% Использования файловых дескрипторов — отношение значения метрики process_open_fds к process_max_fds, умноженное на 100.
График «Входящий трафик» — сумма скоростей прироста метрики container_network_receive_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Исходящий трафик» — сумма скоростей прироста метрики container_network_transmit_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Загрузка I/O - чтение» — сумма скоростей прироста метрики container_fs_reads_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Загрузка I/O - запись» — сумма скоростей прироста метрики container_fs_writes_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Python-GC» — скорости прироста метрик python_gc_collections_total, python_gc_objects_collected_total, python_gc_objects_uncollectable_total в окне 5m. Временной ряд; интервал задаётся в дашборде.

Сервисы Памир (Сторонние)

Информация по стороннему или дополнительному сервису.

pamir_third_party
Фильтр: конкретная КЕ типа Сторонние или Дополнительные

Таблица сырых метрик, используемых виджетами дашборда

Метрика	Описание
`container_state_status`	Состояние контейнера
`container_state_health_status`	Health-check контейнера
`container_start_time_seconds`	Время запуска контейнера
`container_cpu_usage_seconds_total`	Накопленное процессорное время контейнера
`container_memory_working_set_bytes`	Рабочая память контейнера
`container_network_receive_bytes_total`	Входящий сетевой трафик
`container_network_transmit_bytes_total`	Исходящий сетевой трафик
`container_fs_reads_bytes_total`	Чтение по файловой системе
`container_fs_writes_bytes_total`	Запись по файловой системе

Правила расчёта и агрегации:

Статус сервиса — текущее значение метрики container_state_status для состояния running.
Здоровье сервиса — текущее значение метрики container_state_health_status для состояния healthy.
UpTime — разность текущего времени и значения метрики container_start_time_seconds.
Информация — атрибуты КЕ number_of_nodes, version, vendor, project, maintainer.
Загрузка ЦПУ — сумма скоростей прироста метрики container_cpu_usage_seconds_total в окне 5m с группировкой по сервису, умноженная на 100 и округлённая до одного знака после запятой.
График «ЦПУ» — сумма скоростей прироста метрики container_cpu_usage_seconds_total в окне 5m с группировкой по сервису, умноженная на 100 и округлённая до одного знака после запятой. Временной ряд; интервал задаётся в дашборде.
Используется ОЗУ — сумма текущих значений метрики container_memory_working_set_bytes с переводом в МБ.
График «ОЗУ» — сумма текущих значений метрики container_memory_working_set_bytes с переводом в МБ. Временной ряд; интервал задаётся в дашборде.
График «Входящий трафик» — сумма скоростей прироста метрики container_network_receive_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Исходящий трафик» — сумма скоростей прироста метрики container_network_transmit_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Загрузка I/O - чтение» — сумма скоростей прироста метрики container_fs_reads_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.
График «Загрузка I/O - запись» — сумма скоростей прироста метрики container_fs_writes_bytes_total в окне 5m с группировкой по сервису. Временной ряд; интервал задаётся в дашборде.

OpenSearch

Информация по OpenSearch.

opensearch
Фильтр: отсутствует

Таблица сырых метрик, используемых виджетами дашборда

Метрика	Описание
`elasticsearch_clusterinfo_up`	Доступность кластера
`elasticsearch_cluster_health_status`	Статус кластера
`elasticsearch_cluster_health_number_of_nodes`	Количество нод
`elasticsearch_cluster_health_number_of_data_nodes`	Количество data-нод
`elasticsearch_cluster_health_active_shards`	Активные шарды
`elasticsearch_cluster_health_unassigned_shards`	Не назначенные шарды
`elasticsearch_filesystem_data_available_bytes`	Доступное место на data-диске
`elasticsearch_filesystem_data_size_bytes`	Общий размер data-диска
`elasticsearch_jvm_memory_used_bytes`	Используемая JVM-память
`elasticsearch_jvm_memory_max_bytes`	Максимальная JVM-память
`elasticsearch_process_cpu_percent`	Загрузка CPU процесса
`elasticsearch_indices_docs`	Количество документов
`elasticsearch_indices_docs_deleted`	Количество удаленных документов
`elasticsearch_indices_store_size_bytes`	Размер индексов
`elasticsearch_indices_translog_size_in_bytes`	Размер translog
`elasticsearch_indices_search_query_total`	Счётчик поисковых запросов
`elasticsearch_indices_indexing_index_total`	Счётчик операций индексации

Правила расчёта и агрегации:

Доступность кластера — текущее значение метрики elasticsearch_clusterinfo_up.
Статус кластера — текущее значение метрики elasticsearch_cluster_health_status, преобразованное в статус green / yellow / red.
Количество нод — максимальное значение метрики elasticsearch_cluster_health_number_of_nodes.
Количество data-нод — максимальное значение метрики elasticsearch_cluster_health_number_of_data_nodes.
Активные шарды — максимальное значение метрики elasticsearch_cluster_health_active_shards.
Не назначенные шарды — максимальное значение метрики elasticsearch_cluster_health_unassigned_shards.
Использование диска — отношение значения метрики elasticsearch_filesystem_data_available_bytes к elasticsearch_filesystem_data_size_bytes, умноженное на 100.
Использовано — отношение значения метрики elasticsearch_filesystem_data_available_bytes к elasticsearch_filesystem_data_size_bytes, умноженное на 100.
Использование JVM — отношение суммы метрики elasticsearch_jvm_memory_used_bytes к elasticsearch_jvm_memory_max_bytes, умноженное на 100.
Использовано JVM — отношение суммы метрики elasticsearch_jvm_memory_used_bytes к elasticsearch_jvm_memory_max_bytes, умноженное на 100.
Использовано CPU — текущее значение метрики elasticsearch_process_cpu_percent.
График «Память JVM по областям» — текущие значения метрики elasticsearch_jvm_memory_used_bytes в разрезе области JVM. Временной ряд; интервал задаётся в дашборде.
График «Использование CPU» — текущее значение метрики elasticsearch_process_cpu_percent. Временной ряд; интервал задаётся в дашборде.
Документов всего — суммарное значение метрики elasticsearch_indices_docs.
Удалённых документов — суммарное значение метрики elasticsearch_indices_docs_deleted.
Размер индексов — суммарное значение метрики elasticsearch_indices_store_size_bytes.
Размер translog — суммарное значение метрики elasticsearch_indices_translog_size_in_bytes.
График «Поисковые запросы» — скорость прироста метрики elasticsearch_indices_search_query_total в окне 5m. Временной ряд; интервал задаётся в дашборде.
График «Индексация документов» — скорость прироста метрики elasticsearch_indices_indexing_index_total в окне 5m. Временной ряд; интервал задаётся в дашборде.

PostgreSQL

Информация по PostgreSQL ПАМИР.

Фильтр: конкретная КЕ PostgreSQL

Таблица сырых метрик, используемых виджетами дашборда

Метрика	Описание
`pg_stat_activity_count`	Количество клиентских сессий
`pg_settings_max_connections`	Лимит соединений
`pg_stat_database_tup_fetched`	Число извлечённых строк
`pg_stat_database_tup_inserted`	Число вставленных строк
`pg_stat_database_tup_updated`	Число обновлённых строк
`pg_stat_database_tup_deleted`	Число удалённых строк
`pg_stat_database_tup_returned`	Число возвращённых строк
`pg_stat_database_xact_commit`	Число commit
`pg_stat_database_xact_rollback`	Число rollback
`pg_locks_count`	Активные блокировки
`pg_settings_maintenance_work_mem_bytes`	Maintenance Work Mem
`pg_settings_work_mem_bytes`	Work Mem
`pg_settings_seq_page_cost`	Seq Page Cost
`pg_settings_max_worker_processes`	Max Worker Processes
`pg_settings_shared_buffers_bytes`	Shared Buffers
`pg_settings_max_wal_size_bytes`	Max WAL Size
`pg_settings_effective_cache_size_bytes`	Effective Cache
`pg_settings_random_page_cost`	Random Page Cost
`sql_pg_relation_size`	Размер таблиц

Правила расчёта и агрегации:

Версия — атрибут КЕ version.
Current select data — суммарное значение метрики pg_stat_database_tup_fetched.
Current update data — суммарное значение метрики pg_stat_database_tup_updated.
Current insert data — суммарное значение метрики pg_stat_database_tup_inserted.
Current delete data — суммарное значение метрики pg_stat_database_tup_deleted.
Current return data — суммарное значение метрики pg_stat_database_tup_returned.
Max Connections — отношение суммарного значения метрики pg_stat_activity_count к pg_settings_max_connections, умноженное на 100.
Maintenance Work Mem — текущее значение метрики pg_settings_maintenance_work_mem_bytes.
Work Mem — текущее значение метрики pg_settings_work_mem_bytes.
Seq Page Cost — текущее значение метрики pg_settings_seq_page_cost.
Max Worker Processes — текущее значение метрики pg_settings_max_worker_processes.
Max Parallel Workers — текущее значение метрики pg_settings_max_worker_processes.
Shared Buffers — текущее значение метрики pg_settings_shared_buffers_bytes.
Max WAL Size — текущее значение метрики pg_settings_max_wal_size_bytes.
Effective Cache — текущее значение метрики pg_settings_effective_cache_size_bytes.
Random Page Cost — текущее значение метрики pg_settings_random_page_cost.
График «Активные сессии» — текущее значение метрики pg_stat_activity_count со состоянием active. Временной ряд; интервал задаётся в дашборде.
График «Неактивные сессии» — текущее значение метрики pg_stat_activity_count со состояниями idle, idle in transaction, idle in transaction (aborted). Временной ряд; интервал задаётся в дашборде.
График «SELECT за 5 минут (DATA)» — текущее значение метрики pg_stat_database_tup_fetched, округлённое до целого числа. Временной ряд; интервал задаётся в дашборде.
График «INSERT за 5 минут (DATA)» — разница между начальным и конечным значением счётчика pg_stat_database_tup_inserted в окне 5m с последующим округлением до целого числа. Временной ряд; интервал задаётся в дашборде.
График «UPDATE за 5 минут (DATA)» — разница между начальным и конечным значением счётчика pg_stat_database_tup_updated в окне 5m с последующим округлением до целого числа. Временной ряд; интервал задаётся в дашборде.
График «DELETED за 5 минут (DATA)» — разница между начальным и конечным значением счётчика pg_stat_database_tup_inserted в окне 5m с последующим округлением до целого числа. Временной ряд; интервал задаётся в дашборде.
График «RETURN за 5 минут (DATA)» — разница между начальным и конечным значением счётчика pg_stat_database_tup_returned в окне 5m с последующим округлением до целого числа. Временной ряд; интервал задаётся в дашборде.
График «Количество успешно завершенных транзакций за 5 минут» — разница между начальным и конечным значением счётчика pg_stat_database_xact_commit в окне 5m с последующим округлением до целого числа. Временной ряд; интервал задаётся в дашборде.
График «Количество отмененных транзакций за 5 минут» — разница между начальным и конечным значением счётчика pg_stat_database_xact_rollback в окне 5m с последующим округлением до целого числа. Временной ряд; интервал задаётся в дашборде.
График «Количество активных блокировок» — текущее значение метрики pg_locks_count. Временной ряд; интервал задаётся в дашборде.
Таблица «Размеры объектов» — текущие значения метрики sql_pg_relation_size в разрезе table_catalog, table_schema, table_name.

PostgreSQL (Vacuum & Freeze)

Информация по freeze horizon, vacuum и dead tuples.

postgresql_vacuum_freeze
Фильтр: конкретная КЕ PostgreSQL

Таблица сырых метрик, используемых виджетами дашборда

Метрика	Описание
`sql_frozen_transaction`	Freeze horizon и статистика vacuum по таблицам
`sql_dead_tuples`	Live/dead tuples и параметры autovacuum
`sql_cleanup_analyze_stats`	Vacuum и autovacuum по пользовательским таблицам
`sql_state_transactioncs`	Количество клиентских сессий по состояниям

Правила расчёта и агрегации:

Возраст транзакций (MAX) — максимальное значение метрики sql_frozen_transaction по колонке horizon.
Количество операций вакуума (MAX) — максимальное значение метрики sql_frozen_transaction по колонке maint_count.
Время с последнего вакуума (MAX) — максимальное значение метрики sql_frozen_transaction по колонке since_last_maint.
Количество автовакуумов (MAX) — максимальное значение метрики sql_dead_tuples по колонке av_cnt.
Всего строк (MAX) — максимальное значение метрики sql_dead_tuples по колонке reltuples.
Количество live строк (MAX) — максимальное значение метрики sql_dead_tuples по колонке live_tup.
Время с момента последнего автовакуума (MAX) — максимальное значение метрики sql_dead_tuples по колонке since_last_av.
Количество dead строк (MAX) — максимальное значение метрики sql_dead_tuples по колонке dead_tup.
Порог автовакуума (MAX) — максимальное значение метрики sql_dead_tuples по колонке boundary.
Доля dead строк (MAX) — максимальное значение метрики sql_dead_tuples по колонке n_dead_ratio.
График «Connection States» — суммарное значение метрики sql_state_transactioncs с группировкой по состоянию подключения. Временной ряд; интервал задаётся в дашборде.
График «Cleanup Stats» — сумма скоростей прироста метрики sql_cleanup_analyze_stats в окне 5m отдельно для vacuum и autovacuum. Временной ряд; интервал задаётся в дашборде.
Таблица «Frozen Transaction» — текущие значения метрики sql_frozen_transaction по колонкам horizon, maint_count, since_last_maint.
Таблица «Dead Tuples» — текущие значения метрики sql_dead_tuples по колонкам reltuples, live_tup, dead_tup, boundary, av_cnt, since_last_av, av_need, n_dead_ratio.

Файлы конфигурации

Решение по самомониторингу Памир устанавливается с помощью контент-пака self_monitoring.
Контент-пак содержит набор конфигурационных файлов, необходимых для развёртывания сервисно-ресурсной модели, шаблонов мониторинга, дашбордов, плана обогащения и экспортёров.

В рамках решения используются следующие конфигурационные файлы:

ci_types — описание типов КЕ, атрибутов и связей СРМ;
templates — шаблоны TQL, VMAlert/HI и настройки jobs для мониторинга;
dashboards — конфигурация дашбордов и виджетов;
enrichment_plans — план обогащения для КЕ Памир;
exporters — настройки postgres_exporter и sql_exporter.

Что хранится в каждом файле

Файл	Назначение
`ci_types`	описывает типы КЕ ПАМИР, PostgreSQL и табличной иерархии, а также правила построения связей
`templates`	содержит TQL-шаблон ПАМИР и PostgreSQL, привязку jobs и индикаторов здоровья
`dashboards`	определяет виджеты, их PromQL-запросы, layout и фильтры
`enrichment_plans`	задаёт cron-расписание для обогащения КЕ Памир
`exporters`	задаёт SQL-запросы для табличных метрик PostgreSQL и конфигурацию `auth_module` для `postgres_exporter`

Уровни модели СРМ​

Памир​

Памир микросервис​

PostgreSQL Памир​

База данных​

Схема​

Таблица​

Логика построения СРМ​

СРМ как основа мониторинга​

Механизм сбора метрик​

Метрики по уровню СРМ​

Индикаторы здоровья​

PostgreSQL не отвечает​

Медленные запросы PostgreSQL​

Низкий cache hit ratio PostgreSQL​

Высокое количество соединений PostgreSQL​

Высокий QPS PostgreSQL​

Средняя загрузка CPU микросервиса​

Файловые дескрипторы микросервиса​

Сервис не запущен​

Сервис постоянно перезапускается​

Нездоровый health-check сервиса​

Превышение лимитов лицензий​

Скорое окончание лицензии​

Низкий свободный диск OpenSearch​

Дашборды​

Памир компоненты​

Памир​

Сервисы Памир (Группа)​

Сервисы Памир (python)​

Сервисы Памир (python, лицензия)​

Сервисы Памир (Сторонние)​

OpenSearch​

PostgreSQL​

PostgreSQL (Vacuum & Freeze)​

Файлы конфигурации​

Что хранится в каждом файле​

Уровни модели СРМ

Памир

Памир микросервис

PostgreSQL Памир

База данных

Схема

Таблица

Логика построения СРМ

СРМ как основа мониторинга

Механизм сбора метрик

Метрики по уровню СРМ

Индикаторы здоровья

PostgreSQL не отвечает

Медленные запросы PostgreSQL

Низкий cache hit ratio PostgreSQL

Высокое количество соединений PostgreSQL

Высокий QPS PostgreSQL

Средняя загрузка CPU микросервиса

Файловые дескрипторы микросервиса

Сервис не запущен

Сервис постоянно перезапускается

Нездоровый health-check сервиса

Превышение лимитов лицензий

Скорое окончание лицензии

Низкий свободный диск OpenSearch

Дашборды

Памир компоненты

Памир

Сервисы Памир (Группа)

Сервисы Памир (python)

Сервисы Памир (python, лицензия)

Сервисы Памир (Сторонние)

OpenSearch

PostgreSQL

PostgreSQL (Vacuum & Freeze)

Файлы конфигурации

Что хранится в каждом файле
