FESB

FESB - это полнофункциональное промежуточное программное обеспечение, которое предоставляет мощный набор инструментов и функциональных возможностей разработчикам и администраторам

Мониторинг FESB охватывает ключевые компоненты домен, менеджеры очередей, каналы, очереди, маршруты и т.д. Важно собирать информацию о структуре FESB и состоянии каждого компонента – это обеспечивает стабильность, производительность и отказоустойчивость системы.

Памир понимает структуру FESB и строит его сервисно-ресурсную модель (СРМ). СРМ FESB - это иерархическая структура, которая описывает компоненты FESB и их взаимосвязи. Она помогает систематизировать мониторинг, управление и планирование ресурсов.

Уровни модели СРМ

Тип сервера (кластер)
│
├── ✅ FESB (Экземпляр FESB)
│   │
│   ├── ✅ Группа доменов (domain_group)
│   │   │
│   │   └── ✅ Домен (domain)
│   │       │
│   │       └── ✅ СОПС (маршруты)
│   │
│   ├── ✅ Менеджер очередей (QM)
│   │   │
│   │   └── ✅ Очередь (Queue)
│   │
│   ├── ✅ Канал (Channel)
│   │
│   └──✅ Приёмник (Connector) – при необходимости
│
├── ✅ Расширенный менеджер очередей (QME)
│   │
│   └── ✅Расширенная очередь (extended_queue)
│
├── Прочие компоненты (при необходимости)
│
└── Физические ресурсы OS (CPU, RAM, Disk, Network)

✅ — отмечены уровни, включённые в шаблон мониторинга FESB. Ниже приведены описания уровней модели.

FESB Сервер

Атрибуты:

Название: Имя FESB
Наименование КЕ: Отображаемое имя на дашбордах/графе.
IP адрес: IP-адрес сервера.
Ревизия: Дополнительная информация о сборке.
Версия продукта: Версия продукта.
Версия JVM: Версия виртуальной машины Java .
Путь установки: Корневая директория FESB (root_directory).

Группа доменов

Атрибуты:

Название: Имя группы доменов
Наименование КЕ: Отображаемое имя на дашбордах/графе.

Домен

Атрибуты:

Название: Имя домена.
Наименование КЕ: Отображаемое имя на дашбордах/графе.
Статус домена: запущен/остановлен .
Свойства Домена, Дополнительная конфигурация: Настройки домена
Константы: Служебные переменные, доступные внутри маршрутов.
GUID: Идентификатор домена.

Маршруты (СОПС)

Атрибуты:

Название: Имя маршрута
Состояние: Запущен/остановлен
Процессы обработки: Процессы обработки сообщений
Точки входа: Источники сообщений (коннекторы, очереди и т.д.).
ID: Идентификатор СОПС.
Ревизия: Версия или номер сборки маршрута.

Менеджер очередей

Атрибуты:

Название: Имя брокера
Наименование КЕ: Отображаемое имя на дашбордах/графе.
Статус: Текущее состояние, например RUNNING/STOPPED.
Настройки хранилища: Параметры хранения сообщений.
ID: Уникальный идентификатор брокера.
Настройки SSL: Сертификаты, шифрование.
Ограничения: Параметры лимитов на очередь/обмен.
Основные настройки: Конфигурация брокера.
Пользователи: Список пользователей и прав доступа.
Node Role: Роль узла в кластере (мастер, слейв и т.п.).

Очередь

Атрибуты:

Название: Имя очереди.
Наименование КЕ: Отображаемое имя на дашбордах/графе.
Свойства очереди: Настройки очереди.
Составная очередь: Использование композитной очереди.

Канал

Атрибуты:

Название: Имя канала.
Наименование КЕ: Отображаемое имя на дашбордах/графе.
Адрес подключения: IP/хост.
Порт: Порт соединения.
Протокол: Протокол подключения.
Дюплекс: Настройка duplex.
Статус: Состояние канала .
ID: Уникальный идентификатор.

Приёмник

Атрибуты:

Название: Идентификатор коннектора .
Наименование КЕ: Отображаемое имя на дашбордах/графе.
Всего подключений: Текущее число соединений .
Протокол: Протокол подключения.
Порт: Порт подключение.
Адрес обмена: Адрес, куда отправляются/принимаются сообщения.
Адрес подключения: Конечная точка подключения к источнику.

Расширенный менеджер очередей

Атрибуты:

Название: Имя брокера
Наименование КЕ: Отображаемое имя на дашбордах/графе.
Статус: Текущее состояние, например RUNNING/STOPPED.
ID: Уникальный идентификатор

Расширенная очередь

Атрибуты:

Название: Имя очереди.
Наименование КЕ: Отображаемое имя на дашбордах/графе.

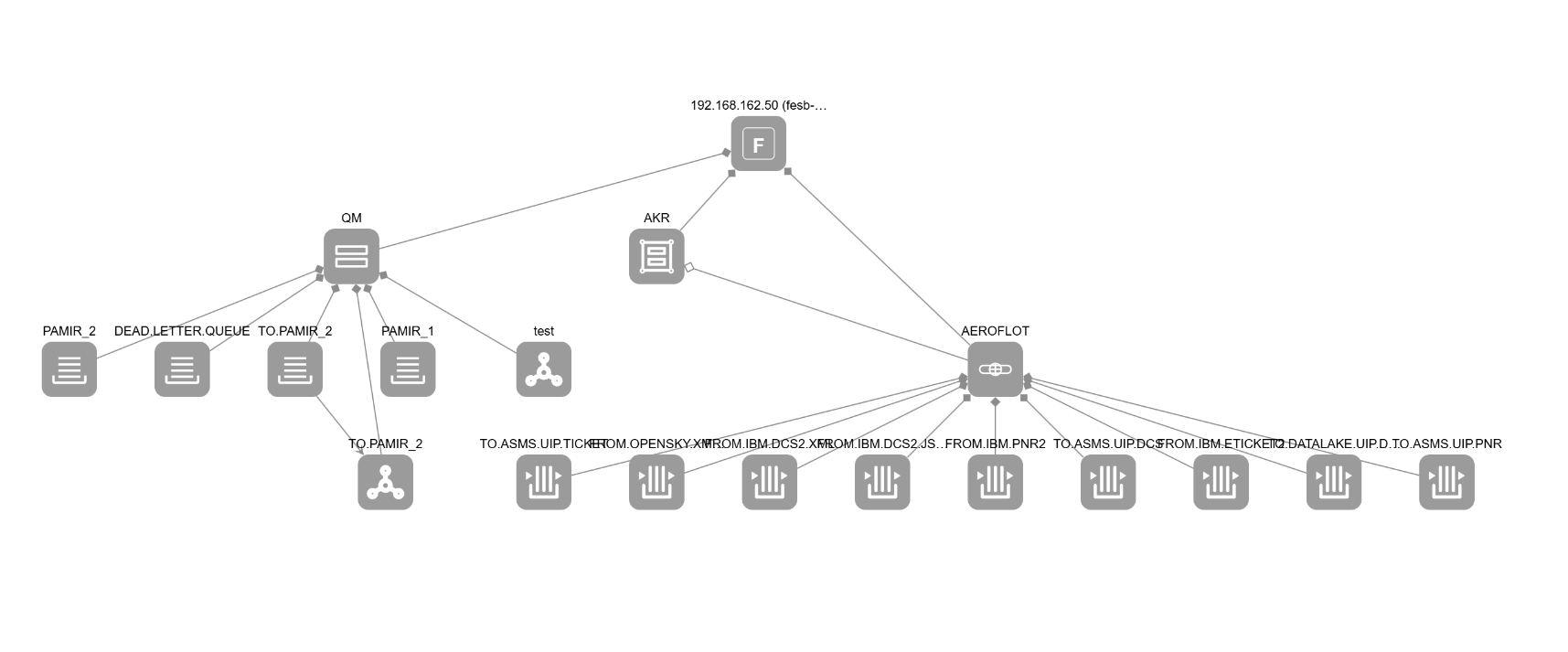

Пример СРМ, на котором видны взаимосвязи между сервером FESB, брокерами, очередями, доменами и маршрутами graph

СРМ как основа мониторинга

СРМ PostgreSQL задает иерархию объектов (Сервер FESB → Менеджер очередей → очередь и т.п.), для каждого из которых собираются метрики.

Механизм сбора метрик

Сбор метрик осуществляется JSON экспортером

Метрики по уровню CRM

Уровень СРМ: FESB Сервер

Примеры метрик:

memoryHeap, memoryUsed, memoryFree, memoryMax: объём, использование и лимит heap JVM.
processorUsage: загрузка CPU.
disk_total, disk_used, disk_free: дисковое пространство.
uptime: непрерывное время работы.

Прогресс‑бары показывают текущую загрузку CPU, использование памяти и диска, а под ними линейные графики отражают динамику этих ресурсов во времени.
fesb_system

Уровень СРМ: Домен

Примеры метрик:

domainStatus: 1 — домен запущен.
processedQty: обработано сообщений всеми маршрутами домена.
failed: ошибки маршрутов домена.

Single Value сводят статус домена, количество СОПС, число ошибок и незавершённых транзакций.
domain

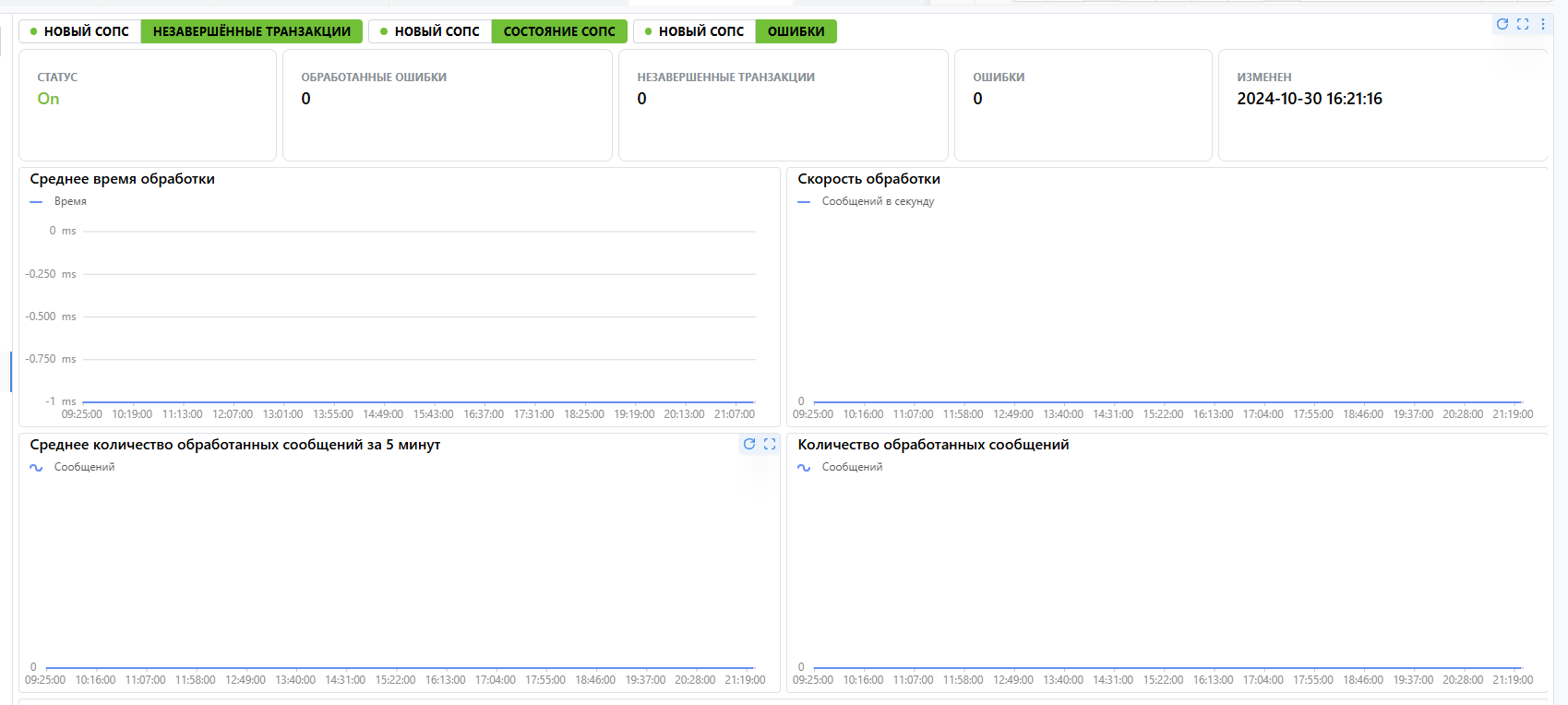

Уровень СРМ: СОПС

Примеры метрик:

processedQty: обработано сообщений данным маршрутом.
failed: необработанные ошибки.
exchangesInflight: сообщений «на лету».
route_state: 1 — Started, 0 — Stopped.

Линейные графики отображают: среднее время обработки, скорость обработки в сообщениях/с, среднее число сообщений за 5 минут и накопительное количество обработанных сообщений.
sops

Уровень СРМ: Менеджер очередей

Примеры метрик:

qm_Status: RUNNING (1) / STOPPED (0).
queueSize: суммарная глубина очередей брокера.
activeConsumers: количество активных потребителей.
persistentStoreSize: размер message‑store на диске.

Single Value показывают статус брокера, роль MASTER/SLAVE, количество очередей, отправителей и получателей, а также усреднённые счётчики сообщений и глубину очередей.

Уровень СРМ: Очередь

Примеры метрик:

queueSize, messageCount: текущая глубина.
storeMessageSize: объём сообщений (байт).
consumerCount, producerCount: активные клиенты.
enqueueCount, dequeueCount: отправлено/изъято с момента запуска.
expiredCount: устаревшие сообщения.
inFlightCount, deliveringCount: сообщения в доставке.
scheduledCount: отложенные сообщения.
minMessageSize, maxMessageSize: минимальный/максимальный объём сообщения.
durable, paused: флаги durability и паузы.

Верхняя панель содержит Single Value (глубина, скорости прироста/разбора, прогноз разбора и размеры сообщений). Ниже линейные графики визуализируют изменение размера очереди, количество отправителей и потребителей.
ochered

Уровень СРМ: Канал

Примеры метрик:

channel_status: RUNNING / FAILED.
duplex: true — двусторонний обмен.
start: время последнего запуска.

Single Value детализирует соединение: статус канала, ID, протокол, порт, удалённый адрес, duplex и другие параметры подключения.
chanel

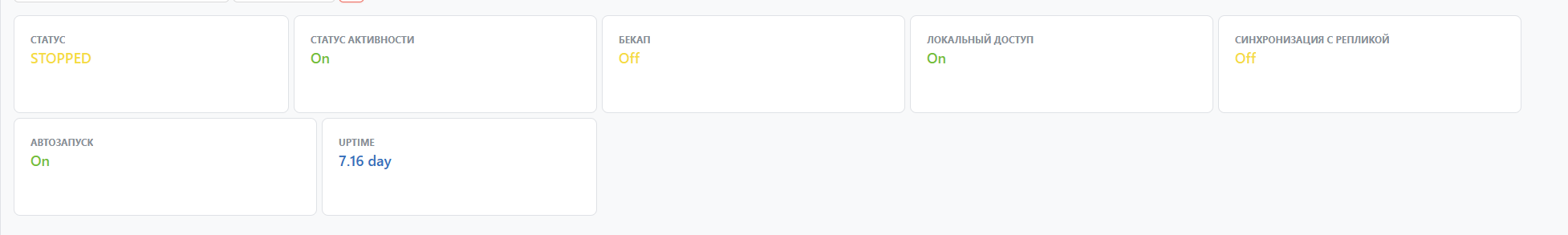

Уровень СРМ: Расширенный брокер

Примеры метрик:

qme_Status: RUNNING / STOPPED.
backup, active, replicaSynced: роли и состояние репликации.
uptime: время работы процесса.

Single Value показывают статус внешнего брокера, его активность, роль backup/active, локальный доступ, синхронизацию с репликой и uptime.
ext_qm

Уровень СРМ: Расширенная очередь

Примеры метрик:

queueSize, messageCount: глубина.
messagesAdded, messagesAcknowledged: добавлено/подтверждено.
deliveringCount, deliveringSize, persistentSize: доставка и диск.
consumerCount, producerCount: клиенты.
durable, paused, autoDelete: флаги конфигурации.
rate(messageCount[5m]): скорость прироста.

Single Value отражают ключевые показатели (размер, скорости, устаревшие/убитые сообщения, доставку, хранилище). Под ними — линейные графики динамики размера очереди, числа потребителей и добавленных сообщений за 5 минут.
ext_ochered

Индикаторы здоровья

Длина очереди

Следит, чтобы глубина очереди не вышла из‑под контроля.
Уровень СРМ: Очередь (Queue)
Метрика: queueSize
Порог: > 5000 сообщений
Причины:

Сообщения не обрабатываются (нет потребителей).
Сбой в маршрутах или сервисах.

Прогнозное время разбора очереди

Оценивает, сколько времени займёт полная обработка накопленных сообщений.
Уровень СРМ: Очередь
Метрика: (queueSize / rate(dequeueCount[5m])) / 60 (мин)
Порог: > 10 минут
Причины:

Низкая скорость обработки.
Частичная недоступность потребителей.

Скорость прироста сообщений очереди

Предупреждает, если сообщения прибывают слишком быстро.
Уровень СРМ: Очередь
Метрика: rate(queueSize[5m]) (msg/s)
Порог: > 100 msg/s
Причины:

Поток входящих сообщений превышает пропускную способность.
«Шторм» событий от внешних систем.

Скорость разбора сообщений очереди

Фиксирует ситуации, когда очередь почти не обрабатывается.
Уровень СРМ: Очередь
Метрика: rate(dequeueCount[5m]) (msg/s)
Порог: < 1 msg/s при queueSize > 0
Причины:

Потребители остановлены или «подвисли».
Ошибка логики обработки.

Незавершённые транзакции

Показывает зависшие обмены в маршрутах.
Уровень СРМ: СОПС
Метрика: sops_failed
Порог: > 200 за 5 минут
Причины:

Долгие операции с внешними сервисами.
Исключения внутри маршрута.

Ошибки маршрутов

Отслеживает всплеск необработанных исключений.
Уровень СРМ: СОПС
Метрика: failed
Порог: > 10 за 5 минут
Причины:

Некорректная логика интеграции.
Недоступность внешнего ресурса.

Состояние СОПС

Позволяет мгновенно увидеть, что маршрут остановлен.
Уровень СРМ: СОПС
Метрика: sops_Status (значение routeState)
Порог: routeState ≠ Started
Причины:

Ручная остановка на обслуживание.
Критическая ошибка в процессе.

Состояние домена

Показывает доступность всех маршрутов домена.
Уровень СРМ: Домен
Метрика: domainStatus
Порог: active = false
Причины:

Домен остановлен администратором.
Ошибка конфигурации.

Состояние канала

Сигнализирует о неработающих network‑коннекторах.
Уровень СРМ: Канал
Метрика: channelStatus
Порог: status ≠ RUNNING
Причины:

Сетевая ошибка или таймаут.
Неверный удалённый адрес.

Состояние менеджера очередей

Отражает доступность брокера сообщений.
Уровень СРМ: Менеджер очередей (QM)
Метрика: qm_Status
Порог: status = STOPPED или STARTING
Причины:

Процесс брокера остановлен.
Проблемы с хранилищем сообщений.

Высокая загрузка памяти FESB

Предупреждает о риске OOM и деградации производительности.
Уровень СРМ: FESB сервер Метрика: memoryUsed / memoryMax
Порог: > 0.85 (85 %)
Причины:

Наплыв сообщений, удерживаемых в памяти.
Утечки памяти в приложении.

Дашборды

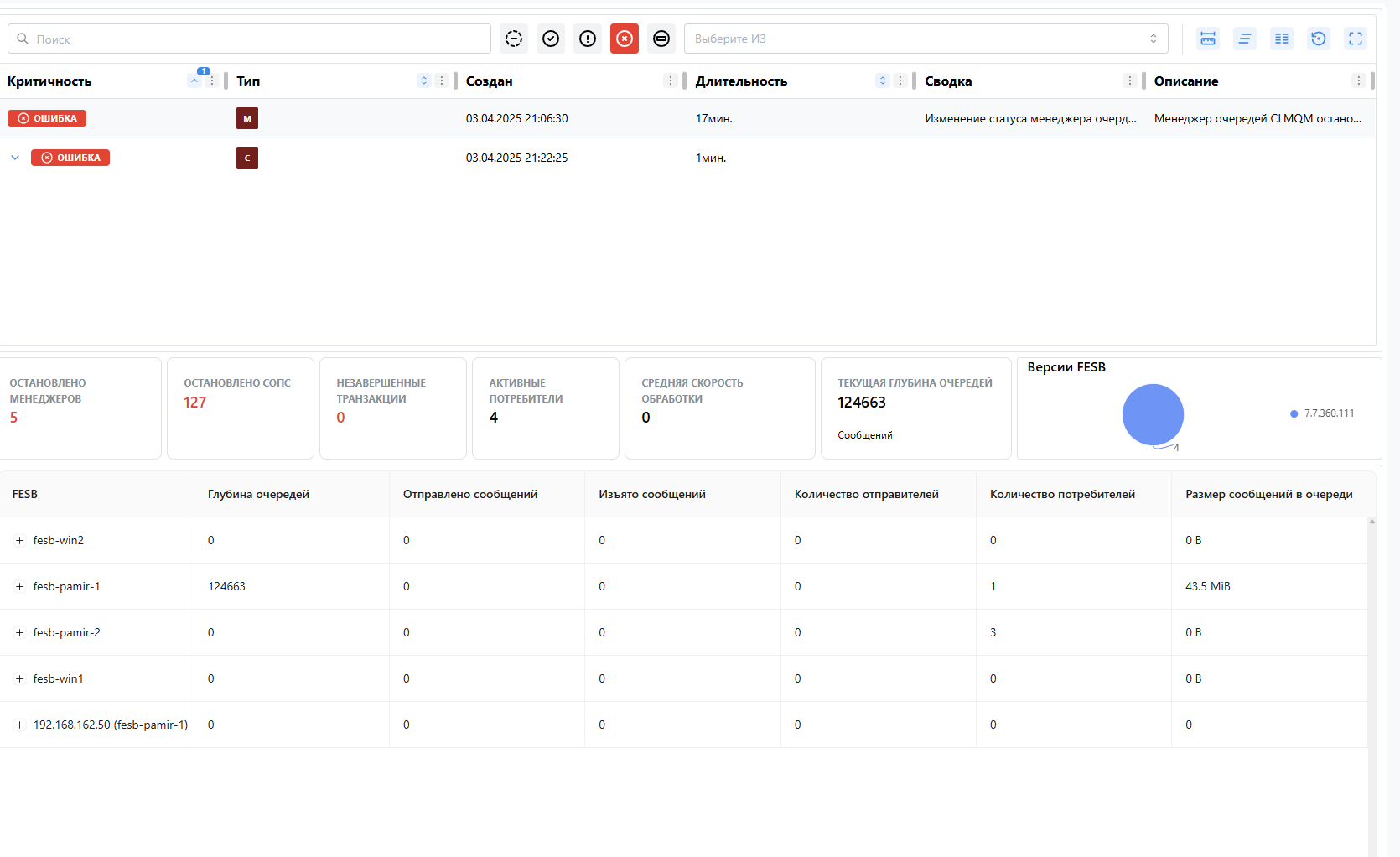

Дашборд «FESB – Общая сводка» отображает показатели:

общее количество запущенных узлов FESB;
число брокеров (QM), доменов и очередей;
активные потребители, глубину очередей и среднюю скорость обработки.

Скриншот дашборда
FESB_MAIN

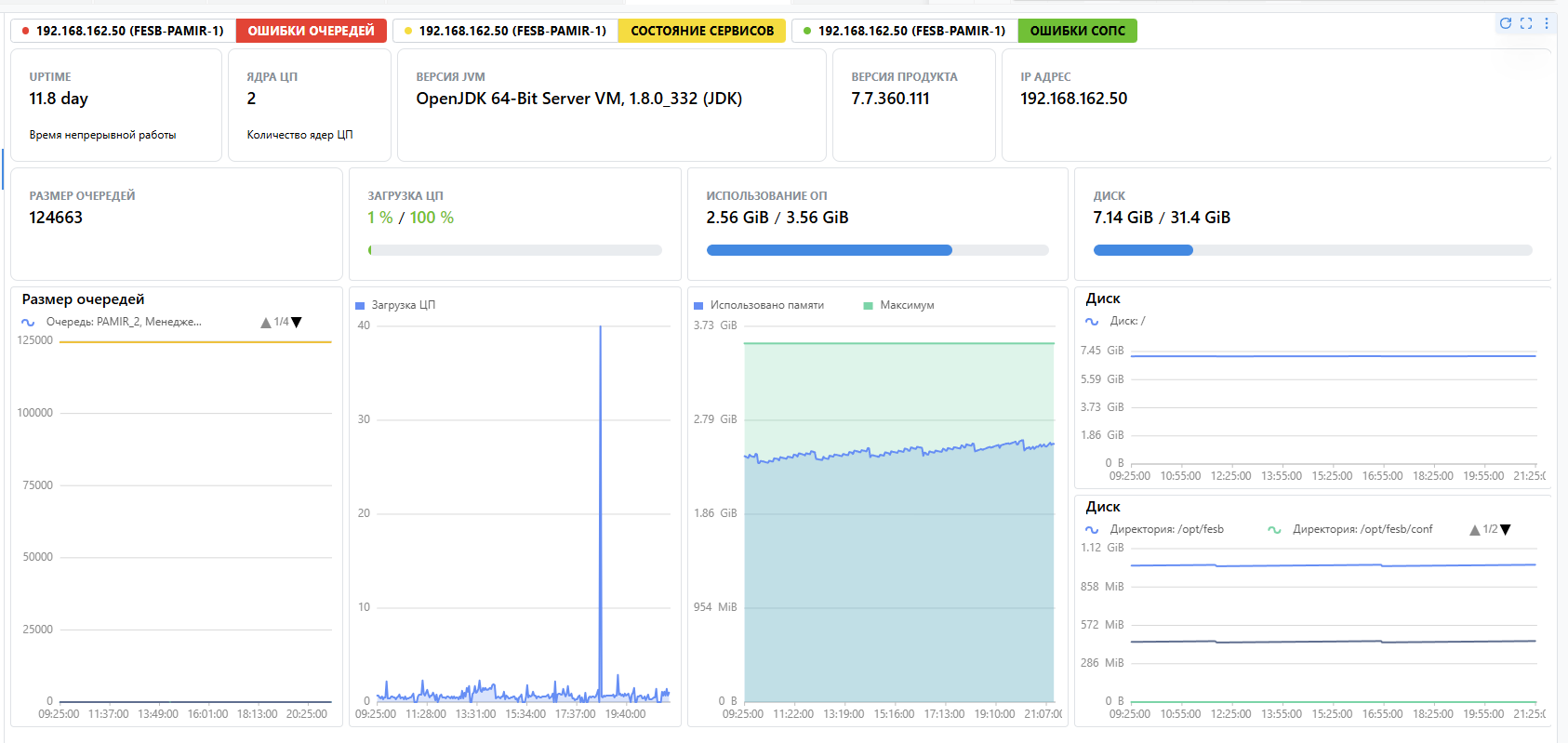

Дашборд «FESB – Системные ресурсы» показывает:

загрузку CPU;
использование памяти JVM (memoryHeap, memoryUsed, memoryFree, memoryMax);
занятое и свободное дисковое пространство;
uptime процесса, версии JVM и продукта.

Скриншот дашборда
fesb_system

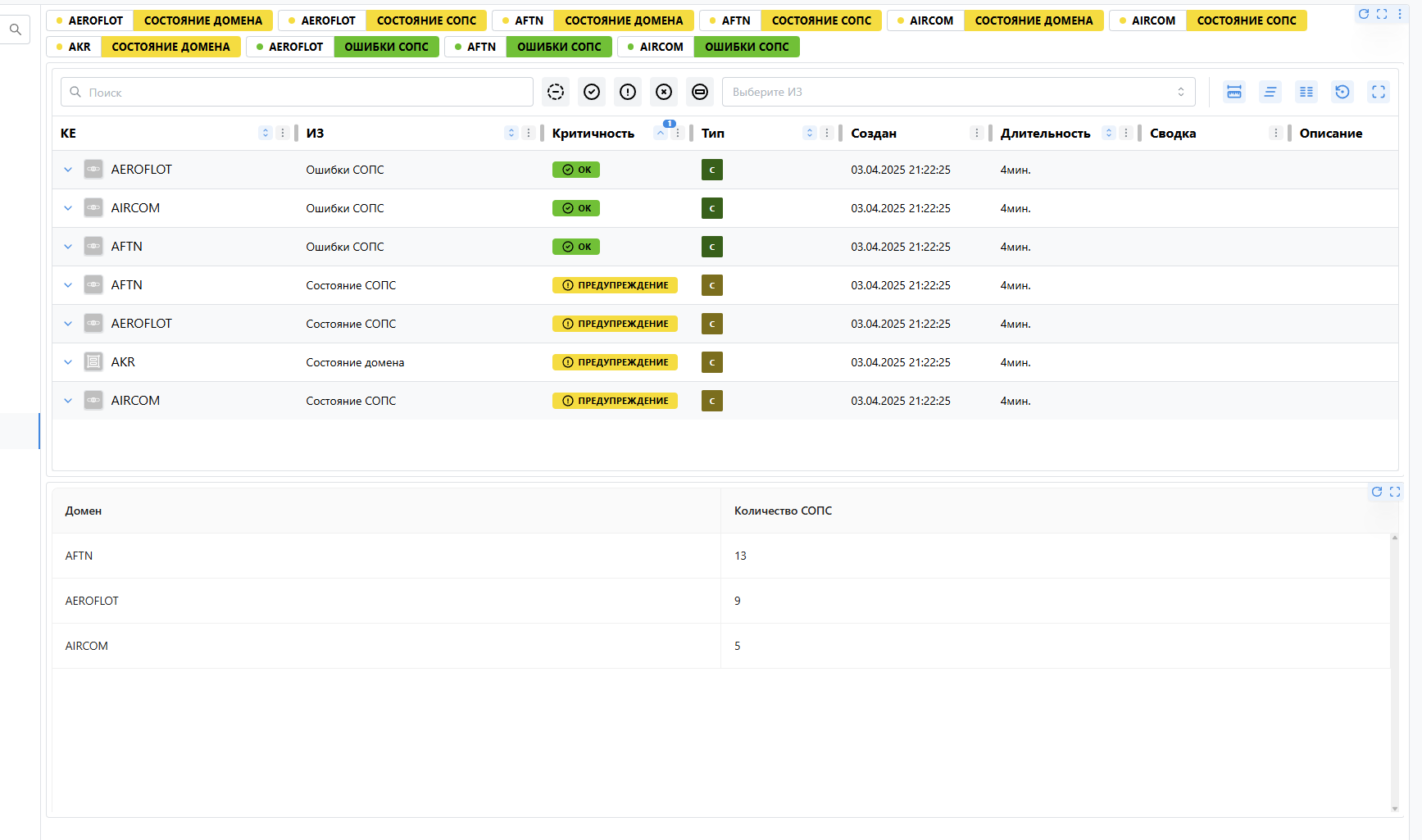

Дашборд «Группы доменов» даёт обзор:

списка групп доменов;
количества доменов в каждой группе;
текущего статуса (OK / Warning / Error) каждой группы.

Скриншот дашборда
domain_group

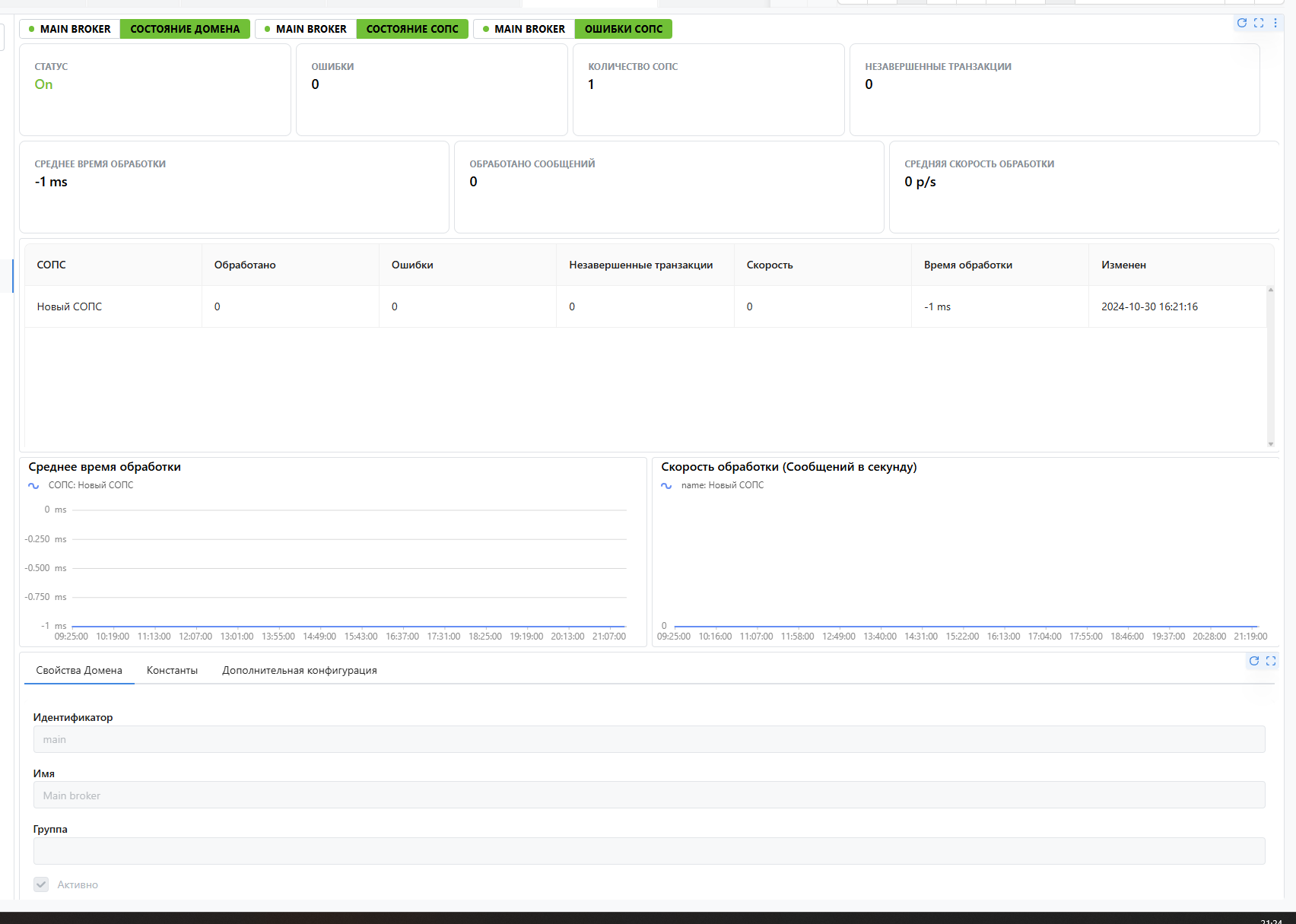

Дашборд «Домен FESB» отображает:

свойства выбранного домена (ID, статус, константы);
список маршрутов (СОПС) с метриками processedQty, failed, exchangesInflight;
графики средней скорости обработки сообщений.

Скриншот дашборда
domain

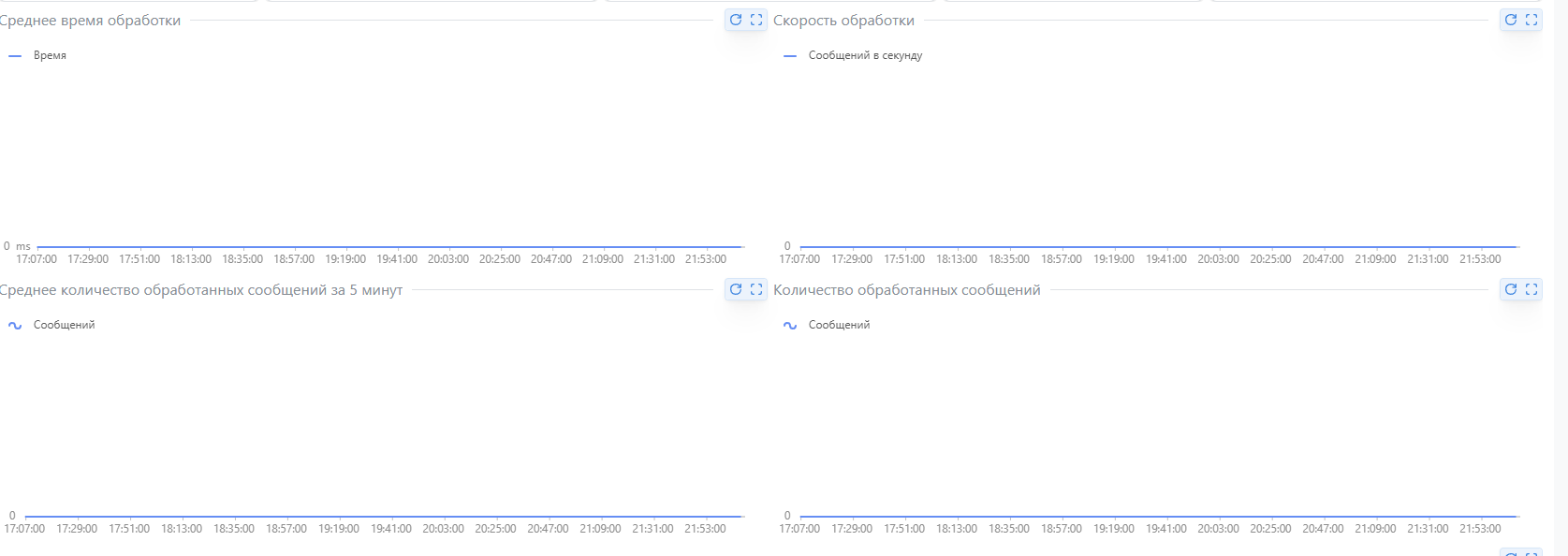

Дашборд «Маршруты (СОПС)» показывает:

таблицу маршрутов с количеством обработанных сообщений и ошибок;
текущее состояние маршрута (route_state);
длительность последней обработки.

Скриншот дашборда
sops

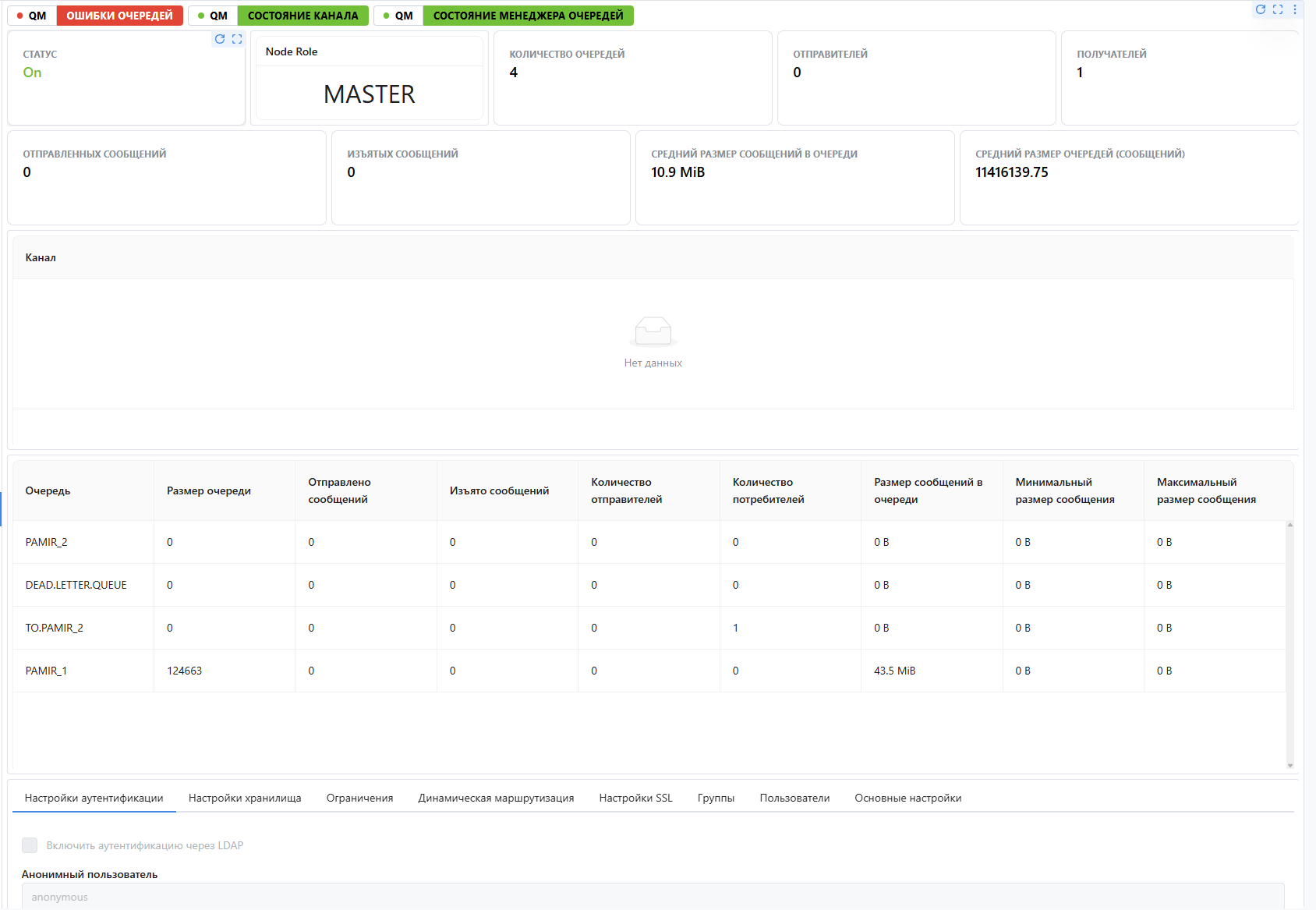

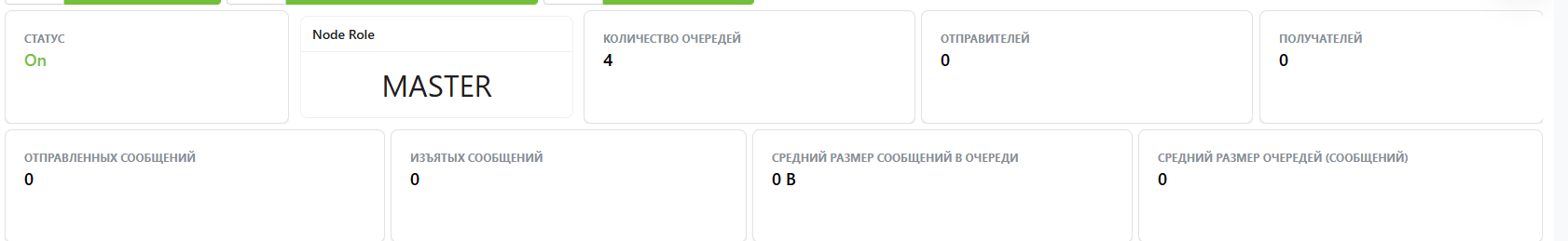

Дашборд «Менеджер очередей (QM)» включает:

статус брокера (qm_Status, роль MASTER/SLAVE);
статистику по очередям (глубина, размер сообщений);
список каналов и приёмников с их состоянием;
использование хранилища сообщений.

Скриншот дашборда

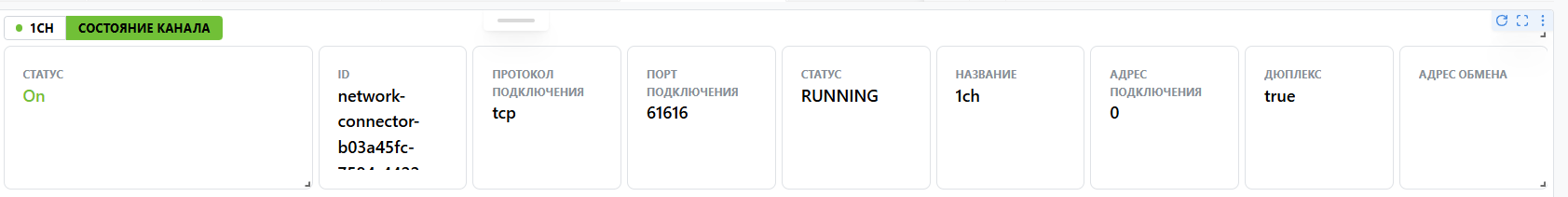

Дашборд «Канал FESB» отображает:

параметры соединения (удалённый адрес, протокол, порт, duplex);
текущий статус канала (channel_status).

Скриншот дашборда
chanel

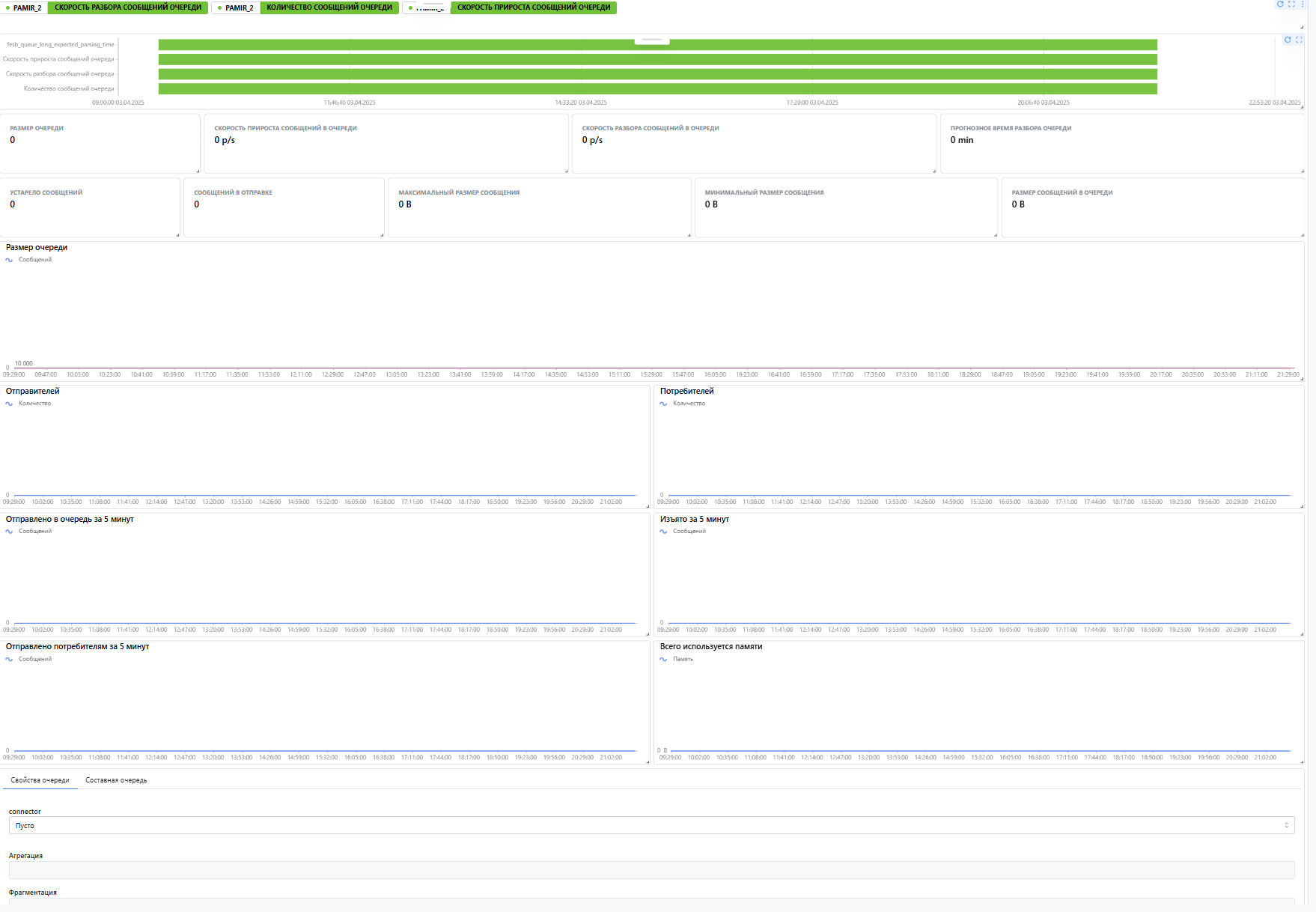

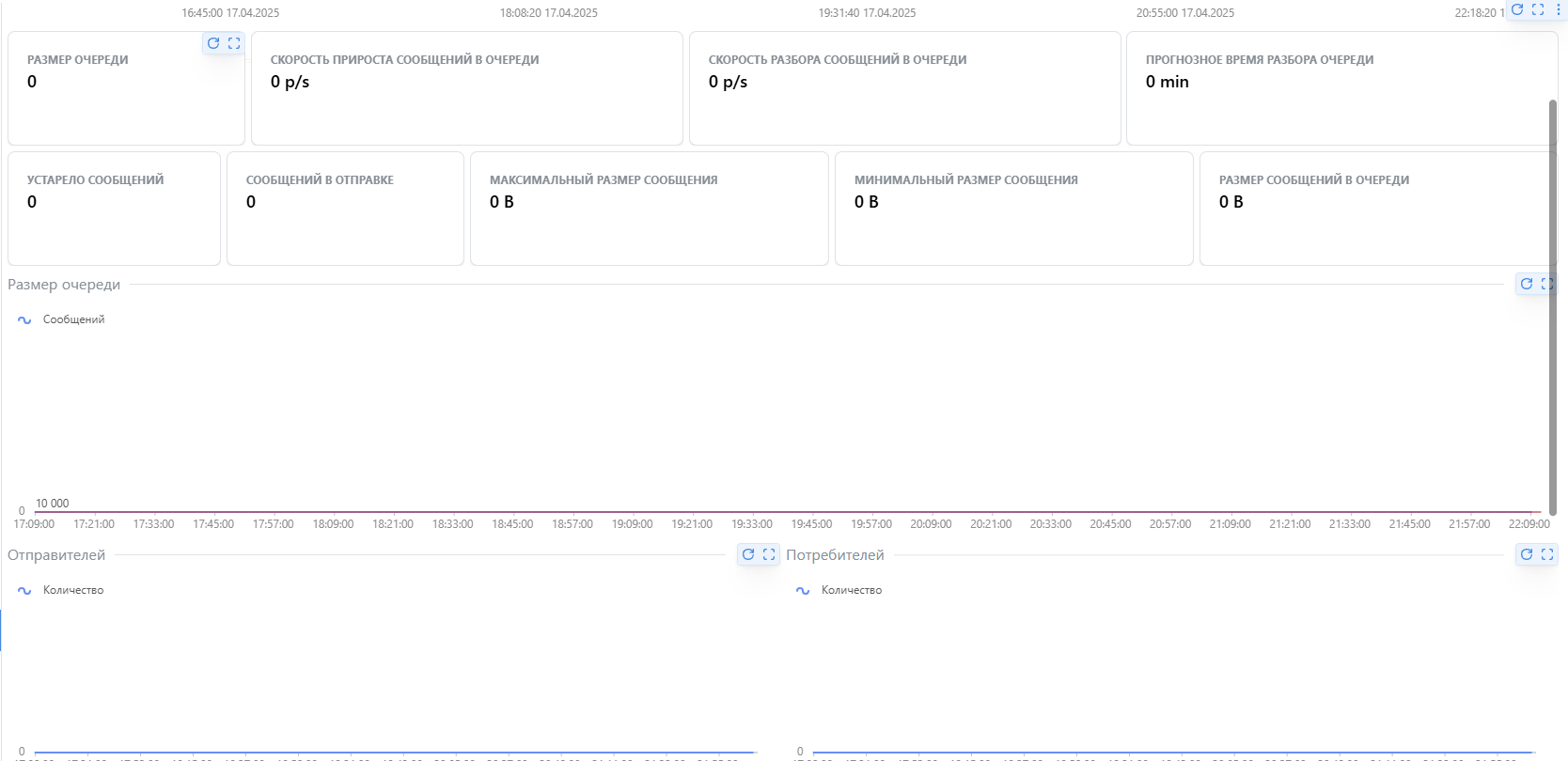

Дашборд «Очередь FESB» показывает:

размер очереди (queueSize) и скорость прироста/разбора;
количество отправителей и потребителей;
объём сообщений в хранилище;
устаревшие и доставляемые сообщения.

Скриншот дашборда
ochered

Дашборд «Расширенные брокеры (QME)» даёт обзор:

их статусов (qme_Status, backup, active, replicaSynced);
времени непрерывной работы.

Скриншот дашборда
ext_qm

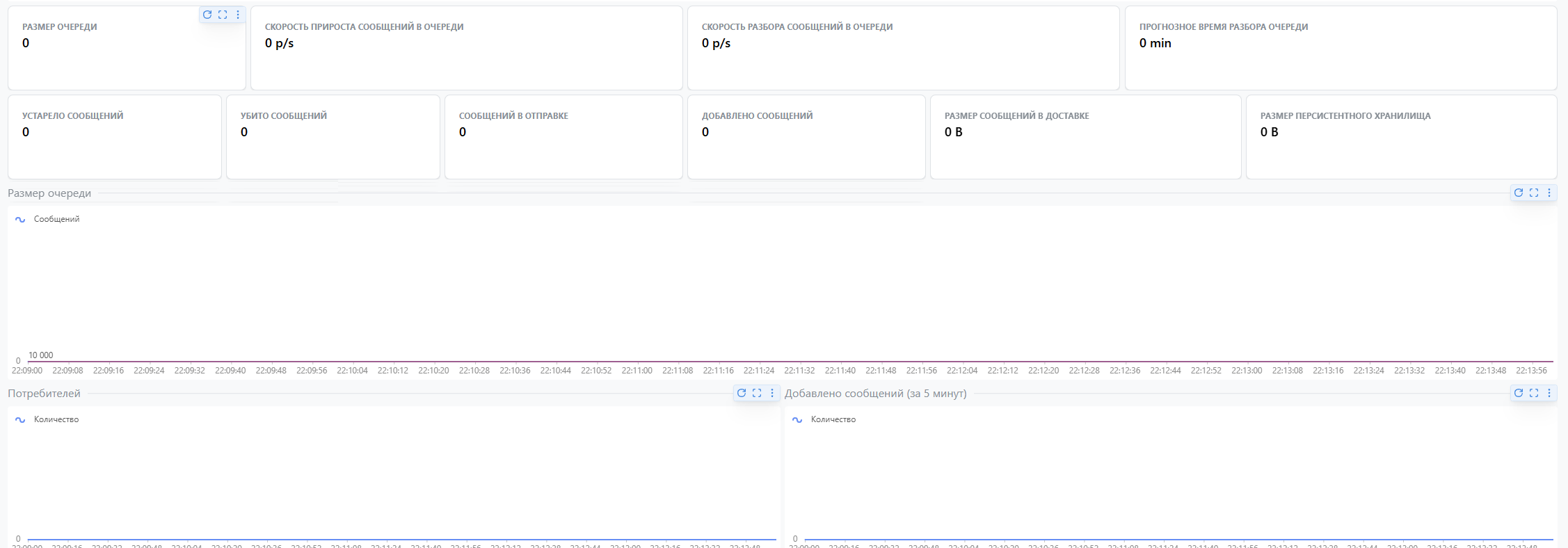

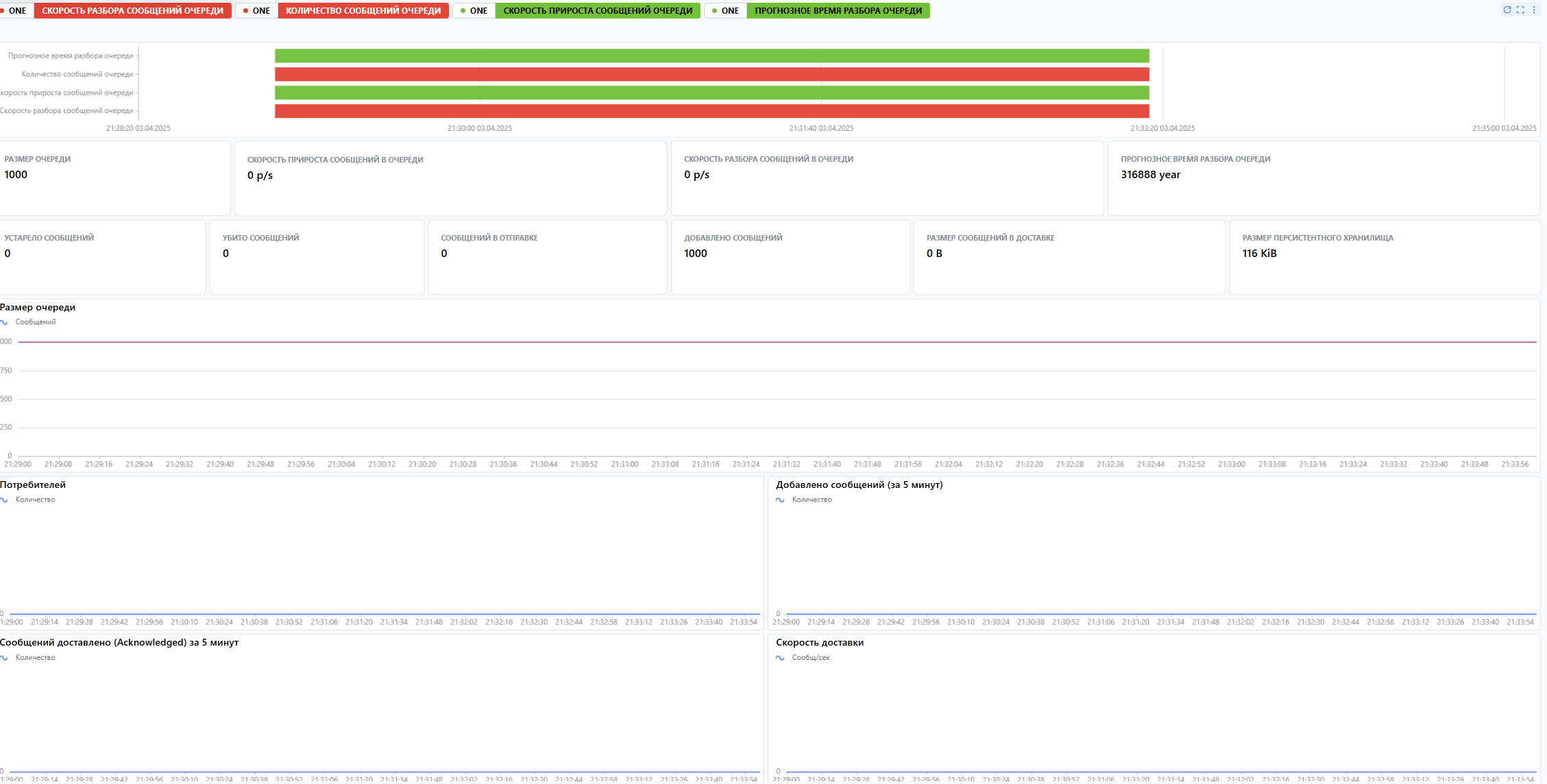

Дашборд «Расширенные очереди» отображает:

размер очереди и скорость прироста сообщений;
число потребителей и сообщений в доставке;
прогнозное время разбора;

Скриншот дашборда
ext_ochered

Файлы конфигурации

CI Types (TKE) — Конфигурационный файл, описывающий TКЕ.
Шаблоны FESB — Шаблон метрик и индикаторов здоровья.
Дашборды — Файл конфигурации дашбордов.
Экспортер — Файл настроек экспортёров для сбора метрик FESB.

Исторический мониторинг JSON/XML интеграционных взаимодействий

Расчет входящего потока и объема данных

Исходные данные:

Количество СОПС: 3 000
Сообщений на СОПС в час: 100
Событий на одно сообщение: 2 (начало, конец)
Средний размер тела сообщения: 10 КБ
Средний размер метаданных: 1 КБ
Размер одного трейс-события: 10 КБ + 1 КБ = 11 КБ

Расчеты:

Общее количество событий в час: 3 000 СОПС * 100 сообщ./час * 2 события/сообщ. = 600 000 событий/час
Общий объем данных в час: 600 000 событий/час * 11 КБ/событие = 6 600 000 КБ/час ≈ 6.3 ГБ/час
Количество событий в секунду (RPS): 600 000 / 3600 сек = ~167 событий/сек
Входящий поток данных (Throughput): 6.3 ГБ/час / 3600 сек/час ≈ 1.8 МБ/сек
Объем данных в сутки: 6.3 ГБ/час * 24 часа ≈ 151 ГБ/сутки

Итоговые объемы для хранения (RAW - без учета сжатия):

За 1 неделю: 151 ГБ/сутки * 7 дней ≈ 1.06 ТБ
За 1 месяц (30 дней): 151 ГБ/сутки * 30 дней ≈ 4.5 ТБ
За 1 год (365 дней): 151 ГБ/сутки * 365 дней ≈ 55 ТБ

Расчет требований к Kafka

Используем те же допущения: хранение 3 дня, репликация x3.

Параметр	Расчет	Требования
Входящий поток	1.8 МБ/сек	Очень умеренная нагрузка.
Дисковое пространство	`151 ГБ/день * 3 дня * 3 реплики` ≈ 1.4 ТБ	Требования к дискам невысокие. Подойдут стандартные SSD.
CPU/RAM	С такой нагрузкой легко справится стандартный кластер из 3-х брокеров с ресурсами (например, 4 vCPU, 16 ГБ RAM на каждый). Система будет работать с большим запасом.
Кол-во партиций	RPS в ~167 не является высоким. Для начала будет достаточно 6-12 партиций в топике для обеспечения параллелизма потребителей.

Расчет требований к ClickHouse

Используем допущение о сжатии 5x. Для JSON/XML с большим количеством текста и повторяющейся структурой это вполне достижимо.

Период хранения	Расчет	Требования к хранилищу
1 неделя	`1.06 ТБ / 5` ≈ 212 ГБ	Минимальные.
1 месяц	`4.5 ТБ / 5` ≈ 900 ГБ	Вполне умеренно.
1 год	`55 ТБ / 5` ≈ 11 ТБ	Это стандартный объем для одного сервера или небольшого кластера ClickHouse. Потребуются быстрые диски (NVMe) для хорошей производительности запросов.

4.2 CPU и RAM

Параметр	Оценка	Требования
Нагрузка на запись	1.8 МБ/сек — это очень низкая нагрузка для ClickHouse. Система может обрабатывать сотни МБ/сек.	С записью справится даже один сервер. Кластер нужен в основном для отказоустойчивости и распараллеливания аналитических запросов.
CPU (ориентировочно)	Для кластера из 2-3 нод будет достаточно 8-16 vCPU на ноду. Суммарно 16-48 vCPU.	Это позволит одновременно и эффективно записывать данные, и выполнять сложные аналитические запросы от пользователей.
RAM (ориентировочно)	32-64 ГБ на ноду. RAM в ClickHouse используется для словарей, кэшей и выполнения запросов.	Этого объема будет достаточно для быстрой работы с данными объемом 11 ТБ.

Уровни модели СРМ​

FESB Сервер​

Группа доменов​

Домен​

Маршруты (СОПС)​

Менеджер очередей​

Очередь​

Канал​

Приёмник​

Расширенный менеджер очередей​

Расширенная очередь​

СРМ как основа мониторинга​

Механизм сбора метрик​

Метрики по уровню CRM​

Индикаторы здоровья​

Длина очереди​

Прогнозное время разбора очереди​

Скорость прироста сообщений очереди​

Скорость разбора сообщений очереди​

Незавершённые транзакции​

Ошибки маршрутов​

Состояние СОПС​

Состояние домена​

Состояние канала​

Состояние менеджера очередей​

Высокая загрузка памяти FESB​

Дашборды​

Файлы конфигурации​

Исторический мониторинг JSON/XML интеграционных взаимодействий​

Расчет входящего потока и объема данных​

Расчет требований к Kafka​

Расчет требований к ClickHouse​

4.2 CPU и RAM​

Уровни модели СРМ

FESB Сервер

Группа доменов

Домен

Маршруты (СОПС)

Менеджер очередей

Очередь

Канал

Приёмник

Расширенный менеджер очередей

Расширенная очередь

СРМ как основа мониторинга

Механизм сбора метрик

Метрики по уровню CRM

Индикаторы здоровья

Длина очереди

Прогнозное время разбора очереди

Скорость прироста сообщений очереди

Скорость разбора сообщений очереди

Незавершённые транзакции

Ошибки маршрутов

Состояние СОПС

Состояние домена

Состояние канала

Состояние менеджера очередей

Высокая загрузка памяти FESB

Дашборды

Файлы конфигурации

Исторический мониторинг JSON/XML интеграционных взаимодействий

Расчет входящего потока и объема данных

Расчет требований к Kafka

Расчет требований к ClickHouse

4.2 CPU и RAM
