zVirt

Решение по мониторингу виртуализационной платформы zVirt

CMDB​

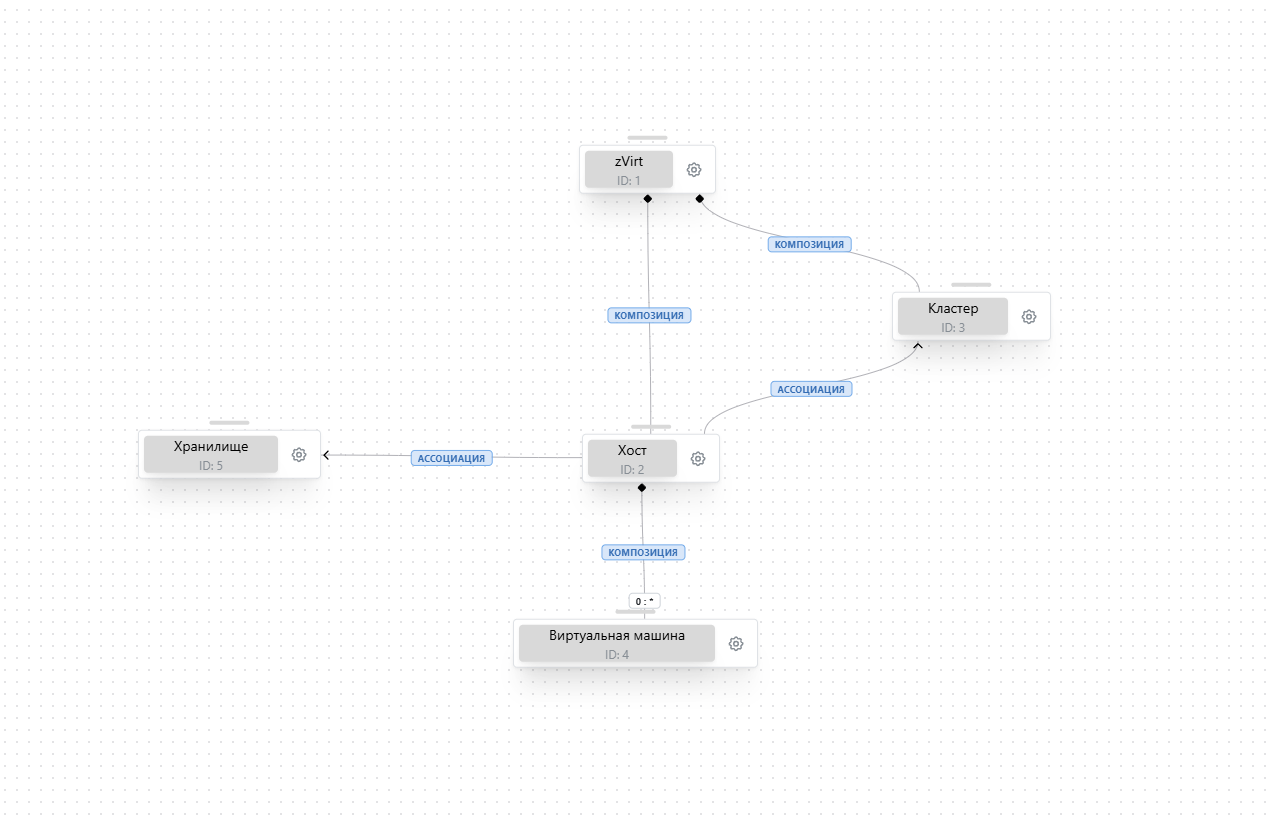

TKE​

  • zVirt – верхнеуровневая сущность (инстанс системы виртуализации).
  • Кластер – логическое объединение хостов, в котором размещаются виртуальные машины.
  • Хост – физический сервер (гипервизор), на котором работают виртуальные машины.
  • Виртуальная машина – гостевая ОС, запущенная на одном из хостов.
  • Хранилище – система хранения данных (например, SAN/NAS/локальный диск), используемая для размещения ВМ.

Атрибуты​

  • zVirt:

    • Instance (Адрес экспортера)

  • Хост:

    • Кластер (ссылка на родительский кластер)
    • Название
    • Список хранилищ подключённых к хосту
    • Instance (Адрес экспортера)

  • Виртуальная машина:

    • Имя диска (например, QCOW2, VMDK и т.д.)
    • Кластер
    • Хост (ссылка на конкретный хост, где запущена ВМ)
    • Название (имя ВМ)
    • Instance (Адрес экспортера)

  • Хранилище:

    • Название
    • Тип (SAN, NAS, локальное и т.д.)
    • Instance (Адрес экспортера)

TQL:

TQL

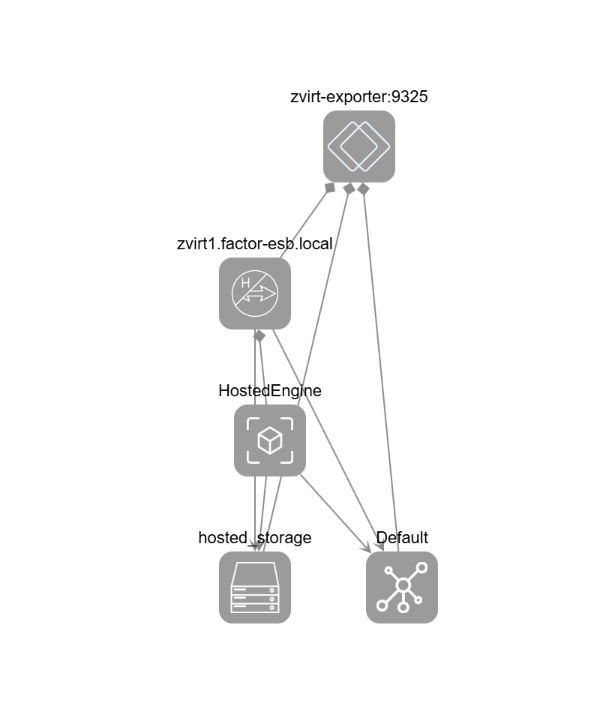

Граф:

TQL

Дашборды​

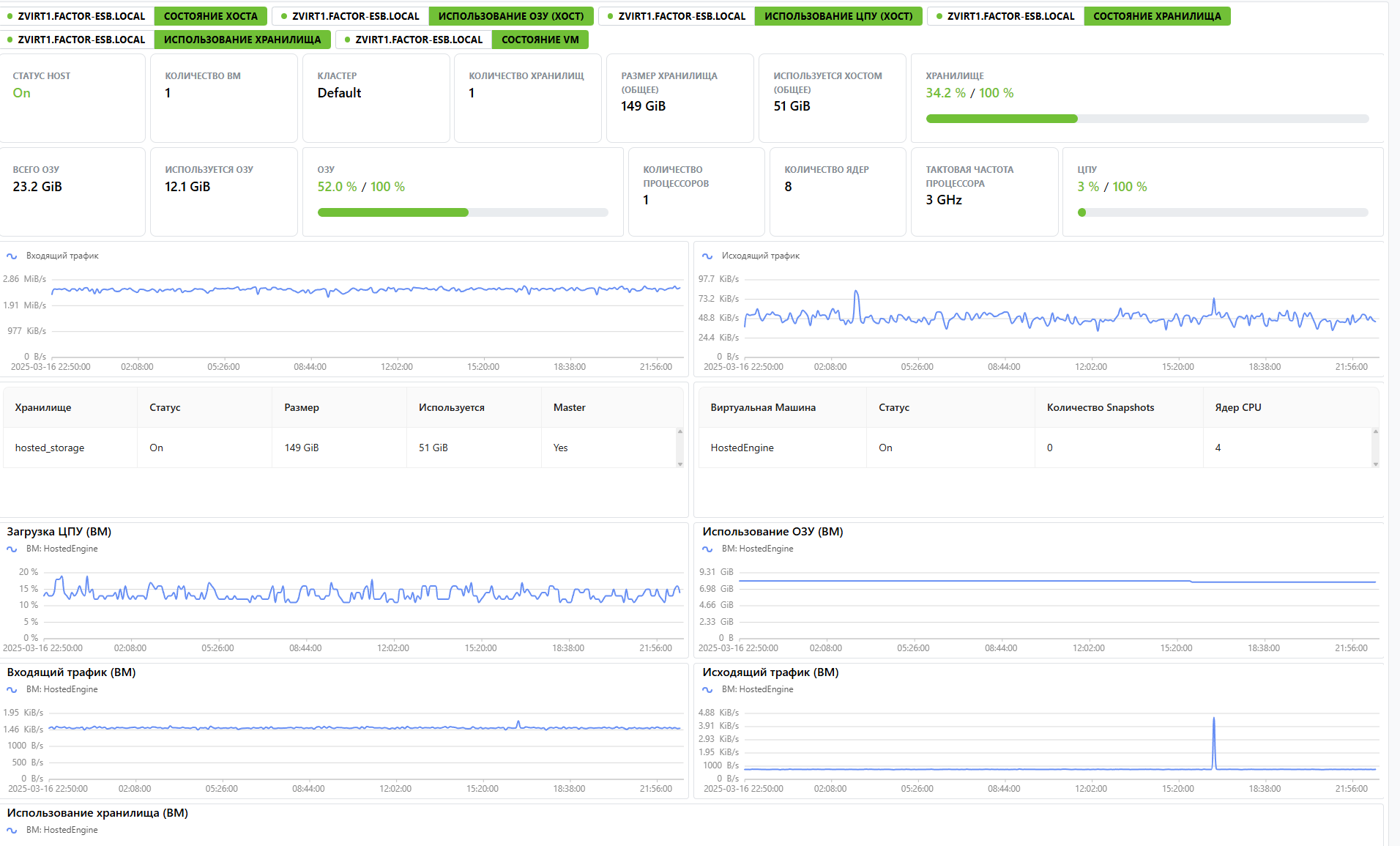

Хост:

dashboard

Хост – статус доступности, количество ВМ, загрузка процессора и памяти, использование дискового пространства, сетевой трафик, тактовая частота CPU.

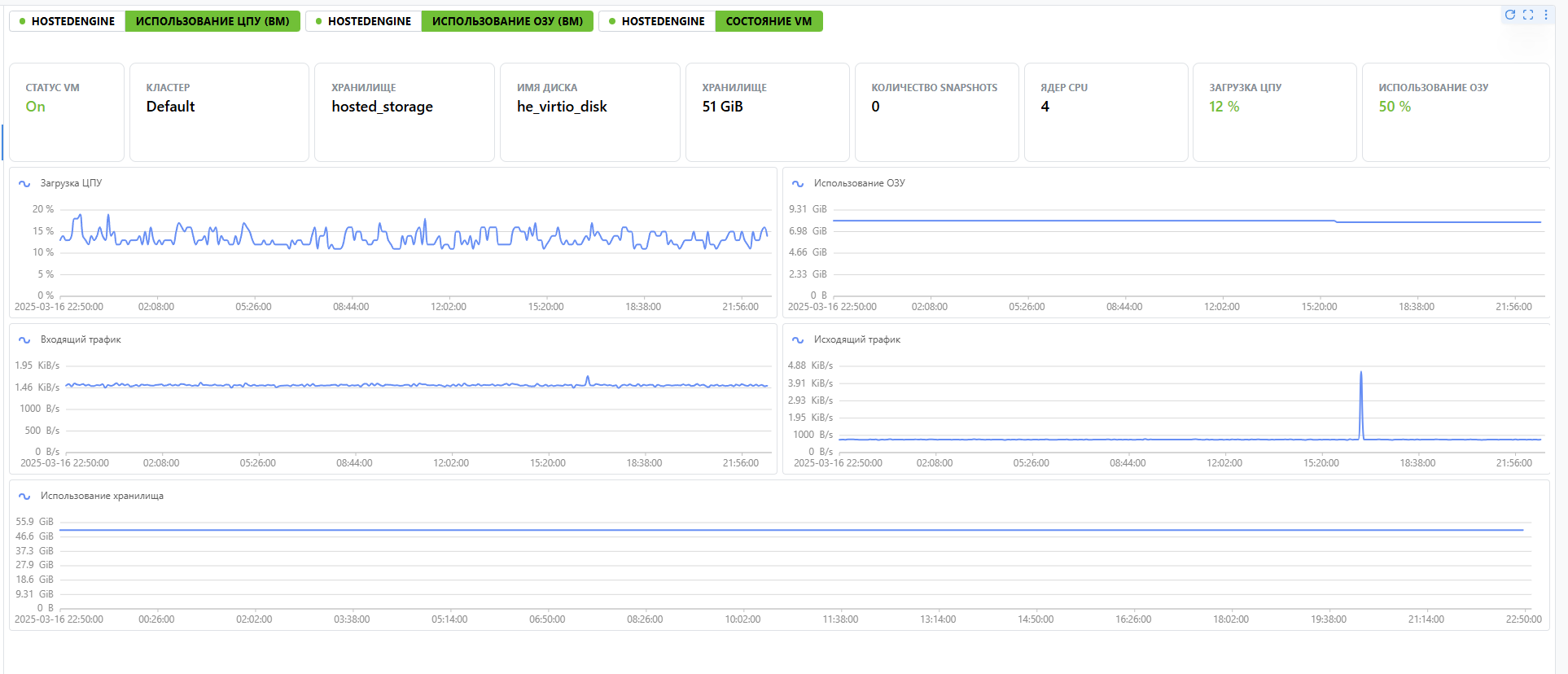

Виртуальная машина:

dashboard

Виртуальная машина (VM) – загрузка CPU и ОЗУ, сетевой трафик, использование хранилища, количество ядер и снапшотов.

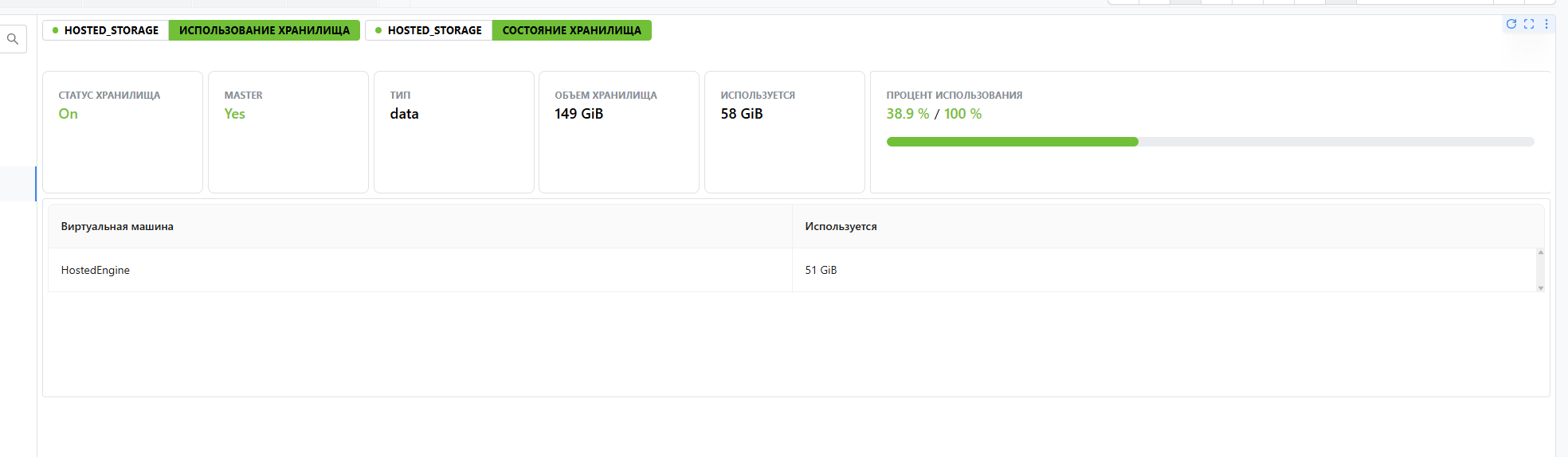

Хранилище:

dashboard

Хранилище – статус и тип, общий объём и заполненность, использование виртуальными машинами, процент занятости.

Метрики​

  • Использование CPU (Хост/ВМ) – процент загрузки процессора хоста или виртуальной машины.
  • Использование ОЗУ (Хост/ВМ) – объём используемой оперативной памяти.
  • Использование хранилища (Общее/ВМ) – объём занятого дискового пространства.
  • Статус хоста – доступность гипервизора.
  • Статус хранилища – доступность хранилищ данных.
  • Количество виртуальных машин – общее количество работающих ВМ на хосте.
  • Входящий/Исходящий трафик (Хост/ВМ) – скорость сетевого обмена данными.
  • Загрузка процессоров (Общее) – использование процессорных ядер хоста.
  • Статус ВМ – текущее состояние виртуальных машин.
  • Процент использования хранилища – занятость дискового пространства в процентах.
  • Частота процессора – тактовая частота CPU хоста.
  • Количество снапшотов – число сохранённых снимков виртуальных машин.
  • Статус master-хранилища – определение главного хранилища в системе.

Индикаторы здоровья​

  • Использование ОЗУ (ВМ) – мониторинг объёма занятой оперативной памяти виртуальной машины.
  • Использование ОЗУ (Хост) – мониторинг использования памяти на физическом сервере (гипервизоре).
  • Использование хранилища – отслеживание объёма занятого дискового пространства в подключённом хранилище.
  • Использование CPU (ВМ) – отслеживание загрузки CPU виртуальной машины.
  • Использование CPU (Хост) – отслеживание загрузки CPU на физическом сервере (гипервизоре).
  • Состояние хоста – показывает статус доступности хоста (Up/Down).
